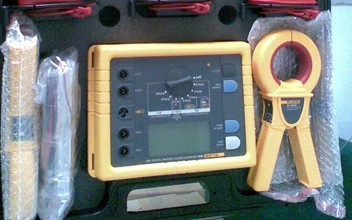

Fluke 1625/1623接地电阻测试仪|接地电阻测试仪F1625/F1623

Fluke 1625/1623接地电阻测试仪|接地电阻测试仪F1625/F1623简介：

Fluke 1625是福禄克生产的一款可以完成全部四种类型，（3极和4 极电位降法、选择法、无辅助极法）的接地电阻测量。

Fluke 1625接地电阻测试仪还能通过无辅助极法，仅用一个电流钳完成接地电阻的测量。



Fluke 1625/1623接地电阻测试仪|接地电阻测试仪F1625/F1623主要特点：

1. Fluke 1625/1623接地电阻测试仪能够测量55 Hz下的接地阻抗。

2.选择法测试，无需断开接地连接（1支电流钳），无辅助极法，快速测试接地环路（2支电流钳）。

3.带蜂鸣声提示的通断性测试，可编程限值、设置。

4. 3极法和4极法接地电阻测量，4极法测量土壤电阻系数，2极法测量交流电阻。

5.自动频率控制（AFC）（94、105、111、128 Hz），2极法和4极法测量直流电阻。




Fluke 1625/1623接地电阻测试仪|接地电阻测试仪F1625/F1623技术参数表：

测量电压	Fluke 1623 Vm = 48 V ac Fluke 1625 Vm = 20/48 V ac
短路电流	Fluke 1623 > 50 mA Fluke 1625 250 mA ac
测量频率	Fluke 1623 128 Hz Fluke 1625 94、105、111、128Hz
分辨力	Fluke 1623 0.001 Ω～10 Ω Fluke 1625 0.001 Ω～100 Ω
测量量程	Fluke 1623 0.001 Ω～19.99 kΩ Fluke 1625 0.001 Ω～299.9 kΩ
基本误差	Fluke 1623 ± (2 % 读数 + 3 个字) Fluke 1625 ± (2 % 读数 + 2 个字)
工作误差	Fluke 1623 ± (5 % 读数 + 3 个字) Fluke 1625 ± (5 % 读数 + 5 个字)

 RA 4 极法接地电阻测量(IEC 1557-5)

测量电压	Fluke 1623 Vm = 48 V ac Fluke 1625 Vm = 20/48 V ac
短路电流	Fluke 1623 > 50 mA Fluke 1625 250 mA ac
测量频率	Fluke 1623 128 Hz Fluke 1625 94、105、111、128Hz
分辨力	Fluke 1623 0.001 Ω～10 Ω Fluke 1625 0.001 Ω～100 Ω
测量量程	Fluke 1623 0.001 Ω～19.99 kΩ Fluke 1625 0.001 Ω～299.9 kΩ
基本误差	Fluke 1623 ± (2 % 读数 + 3 个字) Fluke 1625 ± (2 % 读数 + 2 个字)
工作误差	Fluke 1623 ± (5 % 读数 + 3 个字) Fluke 1625 ± (5 % 读数 + 5 个字)

 RA 3 极法测量接地电阻，使用电流钳

测量电压	Fluke 1623 Vm = 48 V ac Fluke 1625 Vm = 20/48 V ac
短路电流	Fluke 1623 > 50 mA Fluke 1625 250 mA ac
测量频率	Fluke 1623 128 Hz Fluke 1625 94、105、111、128Hz
分辨力	Fluke 1623 0.001 Ω～10 Ω Fluke 1625 0.001 Ω～10 Ω
测量量程	Fluke 1623 0.001 Ω～19.99 kΩ Fluke 1625 0.001 Ω～29.99 kΩ
基本误差	Fluke 1623 ± (7 % 读数 + 3 个字) Fluke 1625 ± (7 % 读数 + 2 个字)
工作误差	Fluke 1623 ± (10 % 读数 + 5 个字) Fluke 1625 ± (10 % 读数 + 5 个字)

 RA 4 极选择法测量接地电阻，使用电流钳

测量电压	Fluke 1623 Vm = 48 V ac Fluke 1625 Vm = 20/48 V ac
短路电流	Fluke 1623 > 50 mA Fluke 1625 250 mA ac
测量频率	Fluke 1623 128 Hz Fluke 1625 94、105、111、128Hz
分辨力	Fluke 1623 0.001 Ω～10 Ω Fluke 1625 0.001 Ω～10 Ω
测量量程	Fluke 1623 0.001 Ω～19.99 kΩ Fluke 1625 0.001 Ω～29.99 kΩ
基本误差	Fluke 1623 ± (7 % 读数 + 3 个字) Fluke 1625 ± (7 % 读数 + 2 个字)
工作误差	Fluke 1623 ± (10 % 读数 + 5 个字) Fluke 1625 ± (10 % 读数 + 5 个字)

 无辅助极法

测量电压	Fluke 1623 Vm = 48 V ac Fluke 1625 Vm = 20/48 V ac
测量频率	Fluke 1623 128 Hz (根据要求可提供 125 Hz) Fluke 1625 94、105、111、128Hz
噪声电流(Iext)	Fluke 1623 Max. Iext = 10 A (ac) (RA < 20 Ω)   Max. Iext = 2 A (ac) (RA < 20 Ω) Fluke 1625 Max. Iext = 3 A
分辨力	Fluke 1623 0.001 Ω～0.1 Ω Fluke 1625 0.001 Ω～10 Ω
测量量程	Fluke 1623 0.001 Ω～199.9 kΩ Fluke 1625 0.001 Ω～29.99 kΩ
基本误差	Fluke 1623 ± (7 % 读数 + 3 个字) Fluke 1625 ± (7 % 读数 + 2 个字)
工作误差	Fluke 1623 ± (10 % 读数 + 5 个字) Fluke 1625 ± (10 % 读数 + 5 个字)

 环境参数：

工作温度	-10 °C～+50 °C
工作温度	0 °C～+35 °C
标称温度	+18 °C ～ +28 °C
储存温度	Fluke 1623 -20 °C ～ +60 °C Fluke 1625 -30 °C ～ +60 °C
气候类型	C1 (IEC 654-1)，-5 °C ～ + 45 °C，5 % ～ 95 % RH
保护等级	外壳为 IP56，电池仓盖为 IP40，遵循 EN 60529

 机械和一般参数

显示	Fluke 1623 1999 个字的 LCD 显示屏– 可显示特殊符号/标识，数字高度为 25 mm，荧光背光照明 Fluke 1625 2999 个字的 LCD – 7 段式液晶显示屏，可显示特殊符合/标记，背光照明
尺寸	133 mm × 187 mm × 250 mm
重量	Fluke 1623 + 1625 1.1 kg (含电池)
保修期	2 年
电池寿命	Fluke 1623 典型值 > 3000 次测量 Fluke 1625 典型值 3000 次测量 (RE+RH ≤ 1 kΩ)   典型值 6000 次测量 (RE+RH ≤ 10 kΩ)
