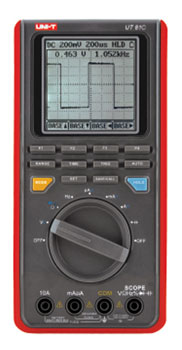

UT81C示波万用表|优利德UT81C示波万用表采用嵌入式数字控制技术设计的集数字存储示波器、数字万用表等功能于一体的手持式新型数字示波万用表。示波器模式测试是一个完整的智能化测量系统，在测试交直流电压、电流、频率时可通转换到示波器模式方便观察测试波形。波型测试带宽16MHz为各种测量提供充足带宽80MS/S，恒定采样率配合峰值采样处理可捕捉尖峰脉冲和失落脉冲等工业信号。UT81C示波型数字万用表适用于测量交直流驱动马达、传感器、激励器、线路及控制电器、电源系统、工业机械的故障，该表是电子测试领域的专业维修工具。
UT81C示波万用表|优利德UT81C示波万用表的一般特征：
|
电源
|
1.5V电池(5＃) x4
|
|
LCD尺寸
|
60mm X 60 mm
|
|
机身颜色
|
红色 + 灰色
|
|
机身重量
|
498g
|
|
机身尺寸
|
200mm X 100mm X 48 mm
|
|
标准配件
|
表笔、电池、鳄鱼夹、光盘软件、USB数据线、BNC联接器
|
|
标准包装
|
彩盒、说明书、保修卡
|
|
标准包装数量
|
20台
|
|
标准包装尺寸
|
490mm X 385mm X 510mm
|
|
标准包装箱毛重
|
24 Kg
|
|
最大显示
|
|
3999
|
|
自动量程
|
|
√
|
|
占空比
|
0.1 ～ 99.9%
|
√
|
|
二极管测试
|
|
√
|
|
自动关机
|
|
√
|
|
通断蜂鸣
|
|
√
|
|
显示色彩
|
160 x 160 单色
|
√
|
|
触发模式
|
自动/正常/单次
|
√
|
|
波形存储/回放
|
10组
|
√
|
|
对比度、
亮度设置保存
|
|
√
|
|
低电压显示
|
|
√
|
|
USB 数据传输
|
|
√
|
|
LCD 背光
|
|
√
|
|
输入阻抗
|
≥10MΩ
|
√
|
UT81C示波万用表|优利德UT81C示波万用表的技术参数：
|
基本功能
(万用表部分）
|
量程
|
基本精度
|
|
直流电压 (V)
|
400mV/4V/40V/400V/1000V
|
±(0.8%+8)
|
|
交流电压 (V)
|
4V/40V/400V/750V
|
±(1%+15)
|
|
直流电流 (A)
|
400μA/4000μA/40mA/400mA/4A/10A
|
±(1%+8)
|
|
交流电流 (A)
|
400μA/4000μA/40mA/400mA/4A/10A
|
±(1.5%+8)
|
|
电阻 (Ω)
|
400Ω/4KΩ/40KΩ/400KΩ/4MΩ/40MΩ
|
±(1%+5)
|
|
电容 (F)
|
40nF/400nF/4μF/40μF/100μF
|
±(3%+8)
|
|
频率 (Hz)
|
10Hz-10MHz
|
±(0.1%+3)
|
|
基本功能
(示波器部分）
|
量程
|
基本精度
|
|
实时带宽
|
16MHz
|
√
|
|
采样率
|
80MS/s
|
√
|
|
垂直精度
|
|
±(5%+1)
|
|
垂直灵敏度
|
20mV/div - 500V/div(1-2-5)
|
√
|
|
水平精度
|
|
±(0.1%+1)
|
|
水平灵敏度
|
50ns/div - 5s/div(1-2-5)
|
√
|
