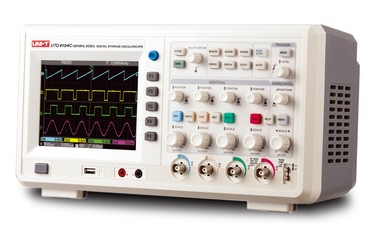

优利德UTD4104C存储示波器UTD4104C的USB接口采用USB 2.0技术，界面和波形传输速度快；可以方便快捷的进行远程控制操作。
UTD4104C存储示波器|优利德UTD4104C存储示波器的特点：
1、高达24kpts深存储深度，便于用户观察细节。
2、 观测视频信号能触发稳定的显示进而分析信号细节部分，给关注视频信号的客户提供全面的分析依据。
3、数字存储示波器UTD4104C具有XY功能:独特地XY显示方式，即能观察两个输入信号的波形，又能观察两个信号的李沙育图形。
4、1mV及2mV基线噪声小且基线漂移小，便于用户观测微小信号。
5、屏幕捕获率高达2000wfms/s，可以更加仔细观察波形的细节。
UTD4104C存储示波器|优利德UTD4104C存储示波器的一般特征：
|
电源
|
100-240V ACrms 45Hz-440Hz， CAT II
|
|
LCD尺寸
|
对角145mm（5.7英寸）
|
|
机身颜色
|
红色+灰色，白色+灰色
|
|
机身重量
|
3.8 kg（净重）
|
|
机身尺寸
|
330mm（宽）×165 mm（高）×165mm（深）
|
|
标准配件
|
探头×4（1：1，10：1可切换，可选配100：1），电流/电压转换模块（UT-M03/UT-M04），万用表表笔×2，电源线，USB数据线（UT-D06），软件光盘
|
|
标准包装
|
纸箱，说明书，保用证
|
|
标准包装数量
|
2台
|
|
标准包装尺寸
|
540 × 425 × 325 mm
|
|
标准包装毛重
|
约 13.7 kg
|
|
示波器特征
|
技术指标
|
|
|
通道
|
四通道
|
|
|
带宽
|
100MHz
|
|
|
上升时间
|
≤3.5ns
|
|
|
采样率范围
|
2GS/s
|
|
|
采样方式
|
采样、峰值检测、平均、包络
|
|
|
垂直偏转系数
|
2mV/div ～5V/div
|
|
|
记录长度
|
2 × 512 k
|
|
|
采样率
|
实时：2GS/s 等效：50GS/s
|
|
|
扫描时基
|
5ns～50s/div
|
|
|
触发类型
|
边沿、脉宽、视频、斜率
|
|
|
波形参数自动测量
|
２4种基本测试:最大值、最小值、顶端值(高)、底端值(低)、中间值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面积等。2种高级测试
|
|
|
接口
|
标准配置：USB Device，USB Host，万用表接口。选配：LAN和GPIB
|
|
|
数学值
|
加，减，乘，除，FFT
|
|
|
附加功能
|
数字万用表、6位硬件数字频率计、独特的双时基及多种设置功能的数字滤波功能。
|
|
|
应用范围
|
大专院校教学，科研，电子产品生产线，工业控制等
|
|
|
显示
|
LCD、64K，彩色 320 × 240
|
|
|
万用表特征
|
技术指标
|
|
|
直流电压
|
400mV/4V/40V/400V
|
√
|
|
交流电压
|
400mV/4V/40V/400V
|
√
|
|
直流电流
|
4mA/40mA/400mA/4A
|
√
|
|
交流电流
|
4mA/40mA/400mA/4A
|
√
|
|
电阻
|
400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ
|
√
|
|
二极管/通断蜂鸣
|
|
√
|
