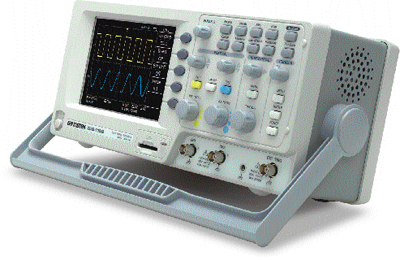

GDS1042示波器|固纬GDS1042示波器|GDS1042数字示波器

GDS1042示波器|固纬GDS1042示波器|GDS1042数字示波器的特点：

1、2 输入通道，40 MHz 带宽
2、250MSa/s 实时采样率和 25GSa/s 等效采样率
3、4k存储深度/CH ，最快10ns的峰值侦测
4、15组的面板设定和波形存储/调出，5.6" TFT 真彩显示
5、19 组自动测量
6、时基数: 1nS ~ 10nS/div
7、USB 接口
8、数学运算 - 加, 减, FFT，6-位实时频率计数器

GDS1042示波器|固纬GDS1042示波器|GDS1042数字示波器的技术指标：

（本参数表由优利德、三和、路昌一级代理——深圳海旭仪器仪表提供）原装正品





垂直系统
通道数	2
带宽	DC ~ 40MHz (-3dB)
上升时间	<约14ns
灵敏度	2mV/div ~ 5V/div (1-2-5 步进)
精确度	±(3% x |读出数值|+0.1 div + 1mV)
输入耦合	AC, DC & 接地
输入阻抗	1M±2%, ~16pF
极性	正向 ，反向
最大输入	300V (DC+AC peak), CATII
波形信号处理	+ , - , FFT
偏移范围	2mV/div ~ 50mV/div : ±0.4V 100mV/div ~ 500mV/div : ±4V 1V/div ~ 5V/div : ±40V
带宽限制	20MHz (-3dB)
触发系统
触发源	CH1 , CH2 ,线性 , 外部触发
触发模式	自动, 普通, 单次, TV, 边沿, 脉冲宽度
触发耦合	AC , DC , 低频抑制 , 高频抑制 , 噪声抑制
灵敏度	DC ~ 25MHz : 约 0.5div 或 5mV
外部触发
范围	±15V
灵敏度	DC ~ 30MHz : ~ 50mV ; 30M ~ 60MHz : ~100mV
输入阻抗	1MΩ±2% , ~ 16pF
最大输入	300V (DC AC peak) , CATII
水平系统
扫描范围	1ns/div ~ 10s/div (1-2-5 步进); 滚动模式 : 250ms/div ~ 10s/div
显示模式	主时基, 窗口, 窗口放大, 滚动, X-Y
准确度误差	±0.01%
前置触发	最大10 div
后置触发	1000 div
X-Y 模式
X-轴输入	通道 1
Y-轴输入	通道 2
相位移	±3° 在 100kHz
信号获取系统
实时采样率	最大250MSa/s
等效采样率	最大25GSa/s
垂直分辨率	8 位
记录长度	最大4K 点
获取模式	采样, 峰值侦测, 平均
峰值测量	10ns (500ns/div ~ 10s/div)
平均次数	2 , 4 , 8 , 16 , 32 , 64 , 128 , 256
游标及测量系统
电压测量	Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot
时间测量	频率, 周期, 上升时间 ,下降时间, 正脉宽，负脉宽, 占空比
游标测量	ΔV ΔT
自动计数	分辨率: 6 位 精确度: ±2% 信号源:除视频触发模式下，所有可用触发源
控制面板功能
自动设定	自动调整垂直系统，水平系统，触发电平
存储	高达15组测量条件
波形存储	15 组波形
显示系统
TFT LCD	5.6 英寸
显示分辨率	234 x 320 点
显示格线	8 x 10 格
显示亮度	可调整
接口
USB 接口	USB1.1 & 2.0 全速兼容 (打印机和FLASH盘不支持)
SD 卡插槽	图像 (BMP), 波形数据 (CSV), 和设置 (S E T)
电源
线性电压范围	AC 100V ~ 240V , 48Hz ~ 63Hz , 自适应
其他功能
多国语言菜单	有
在线帮助	有
附件
	用户手册 x 1 电源线 x 1 GTP-060A-2 探棒(10:1/1:1) x 2
