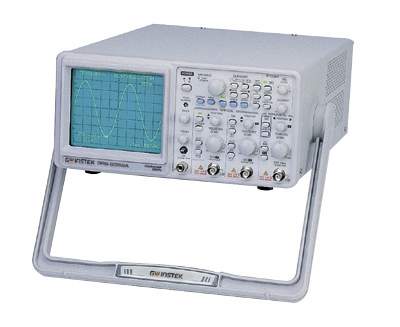

GRS6052A示波器|固纬GRS6052A示波器|GRS6052A数字示波器

GRS6052A示波器|固纬GRS6052A示波器|GRS6052A数字示波器的特点:

1、频宽 200 MHz, 双频道, 具延迟扫描功能,内建 6 位数多功能计频器
2、自动设定功能,TV-Line 选择功能 (NTSC, PAL, SECAM),10 组面板设定储存功能
3、面板锁定功能,7 项光标读值量测功能
4、操作设限警告声,LED 显示灯
5、触发讯号输出,Z 轴调变输入功能
6、采用高稳定度及高可靠性质量的 SMD 技术

GRS6052A示波器|固纬GRS6052A示波器|GRS6052A数字示波器的技术参数:

(本参数表由  固纬一级代理——深圳海旭仪器仪表提供)

类型
GRS-6052A: 6-inch CRT 150CTB31, 10kV
GRS-6032A:6-inch CRT D14-363GY, 2kV
亮度以及聚焦
可由面板控制
刻度照明
可由面板控制
Z-轴输入
S灵敏度: 低于5V(TTL)
极性: 正的输入会减少亮度
最大输入电压: 30V(DC+ACpk)
GRS-6052A: 输入组抗: 约. 47kΩ
GRS-6032A:输入组抗: 约. 33kΩ
垂直系统

偏向因素以及准确度
1mV ~ 2mV/DIV±5%, 5mV ~ 20V/DIV±3%, 1-2-5 顺序共14个文件位
连续可调
2.5:1 ~ min. 50V/DIV
频宽 (-3dB) 以及上升时间


频宽(-3dB)
上升时间
GRS-6052A
5mV ~ 20V/DIV
DC ~ 50MHz
约. 7nS
1mV ~ 2mV/DIV
DC ~ 7MHz
约. 50nS
GRS-6032A
5mV ~ 20V/DIV
DC ~ 30MHz
约. 11.7nS
1mV ~ 2mV/DIV
DC ~ 7MHz
约. 50nS

垂直模式
CH1, CH2, DUAL(ALT 或 CHOP)
切割频率
约. 250kHz
波形处理
CH1+CH2, CH1-CH2
反向
CH2
输入阻抗
约. 1MΩ±2% // 25pF
输入耦合
AC, DC, GND
最大输入电压
400V (DC + AC peak)
水平系统

扫描速率
0.2μS/DIV ~ 0.5S/DIV, 1-2-5 顺序共20文件
连续可调
2.5:1 UP TO 1.25s/DIV (未校准)
准确度
±3%, ±5% at x5, x10 MAG. ±8% at x20 MAG
扫描放大倍率
x5, x10, x20
最快扫描时间
GRS-6052A: 20nS/DIV (10nS/DIV未校准d)
GRS-6032A: 50nS/DIV (10nS/DIV ~ 40nS/DIV未校准)
ALT-MAG功能
提供
HOLD-OFF 时间
可调整
触发系统

触发模式
AUTO, NORM, TV
触发来源
VERT, CH1, CH2, LINE, EXT
触发耦合
AC, HFR, LFR, TV-V(-), TV-H(-)
触发斜率
正缘(+) o r 负缘(-)
ALT 触发功能
提供
触发灵敏度
GRS-6052A
CH1,2
VERT -MODE
EXT
20Hz ~ 5MHz
0.5 DIV
2.0 DIV
200mV
5MHz ~ 40MHz
1.5 DIV
3.0 DIV
800mV
40MHz ~ 50MHz
2.0 DIV
3.5 DIV
1V

GRS-6032A
CH1,2
VERT -MODE
EXT
20Hz ~ 5MHz
0.5 DIV
2.0 DIV
200mV
5MHz ~ 40MHz
1.5 DIV
3.0 DIV
800mV

视频信号脉冲大于 1 div or 200mV(EXT)
外部触发
输入阻抗: 约. 1MΩ // 25pF (AC coupling)
最大输入电压: 400V (DC+AC peak) at 1kHz
X-Y 模式

输入
X-轴:CH1 ; Y-轴:CH2
灵敏度
1mV/DIV ~ 20V/DIV
频宽
X-轴: DC ~ 500kHz (-3dB)
相位移
DC to 50kHz 小于 3o
数字储存

数位撷取
8 bit ADC x 2
最大取样率
等校取样500MS/s
一般取样100MS/s
数字储存模式频宽
单击:DC~5MHz(-3dB)
重复:
GRS-6052A: DC~50MHz ±5DIV
GRS-6032A: DC~30MHz ±5DIV
动态范围
±5DIV
内存长度
撷取内存: 2kW/CH*2, 1kW/CH(equivalent)
波形储存内存: 1kW/CH*10 with back-up memory
显示内存: 1kW/CH*4 waveform (max.)
扫描速率
等校取样: 0.2μs/DIV;0.5μs/DIV
一般取样: 1μs/DIV~0.1s/DIV
滚动模式: 0.2s/DIV~100s/DIV
扫描放大倍率
x5, x10, x20
最快扫描时间
10ns/DIV
MAG 插补点方式
DOT, Linear
ALT-MAG功能
提供
撷取模式
波形暂留, 波峰检测, 波形包封
操作模式
Auto, Norm, Single, Single-Roll, Roll, X-Y, Average(2~256), Run/Stop
平滑功能
ON/OFF 可选择差点方式
前置触发
0~10DIV in 0.02DIV steps
X-Y模式
X-轴: CH1, Y-轴: CH2
数字储存模式频宽
GOS-6052A: DC~50MHz(-3dB)
GOS-6032A: DC~30MHz(-3dB)
显示分辨率
H:100points/DIV ; V:25 points/DIV
X-Y: 25*25 points/DIV
波形储存/呼叫
10 组 (REF0~REF9)
游标直读

光标量测功能
ΔV, ΔT, 1/ΔT
直读亮度
可调整
输出信号
CH1输出信号
电压: 约20mV/div (连接 50Ω 终端电阻);
频宽: 50Hz~5MHz
校正信号
电压: 0.5V ±3%
频率: 约1kHz, 方波
界面

RS-232C 界面
使用电源

AC 100V/120V/ 230V ±10%, 50/60Hz
附件

电源线 x 1 ;
操作手册 x 1 ;
测棒 (10:1/1:1) x 2
尺寸与重量

275(W) x 130(H) x 370(D) mm,
约. 7.2kg
