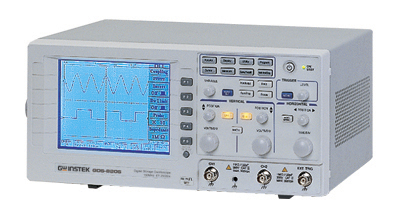

GDS820C示波器|固纬GDS820C示波器|示波器GDS820C

GDS820C示波器|固纬GDS820C示波器|示波器GDS820C的主要特点:

1.高阶触发功能：脉波宽度触发、电视扫瞄线触发、

2.事件 ( Event ) / 时间 ( Time ) 延迟触发功能、

3.快速傅立叶转换 ( FFT ) 功能、窗口放大功能

4.150MHz 频宽，彩色LCD 屏幕

5.125k 内存深度，12 格水平画面超大显示 .25GS/s 重复波形取样率

6.15 项波形参数自动量测，△V/△T 同时显示模式

7.波形 Go/NoGo 判断，设定串行自动量测 ( Auto Setup Sequence )

GDS820C示波器|固纬GDS820C示波器|示波器GDS820C的技术参数：

（本参数表由优利德、三和、万用华南区一级代理——深圳海旭仪器仪表提供）

显示器	彩色 (320 x 240), 5.7 LCD
显示对比	可调整
波形显示范围	8 x 10 ( 12 ) 格
波形显示模式	点, 向量, 累积
垂直系统
频宽	150MHz ( -3dB )
通道	2
垂直分辨率	8-Bit
垂直灵敏度	2mV/div ~ 5V/div
垂直准确度误差	±3%
上升时间	＜2.3ns
垂直端输入耦合	1MΩ±2%, ~ 22pF
垂直端输入阻抗	AC , DC , Ground
极性	标准&反向
讯号与接地间的最大输入电压	300V( DC+AC peak ) , CATII
波形处理	CH1+CH2 , CH1-CH2 , FFT
偏移范围	2mV/div ~ 50mV/div：±0.5V 100mV/div ~ 500mV/div：±5V 1V/div ~ 5V/div：±50V
频宽限制	20MHz (-3dB)
水平系统
水平扫描范围	1ns/div ~ 10s/div (1-2-5顺序) ; Roll : 250ms/div ~ 10s/div
量测显示模式	Main , Window , Window Zoom , Roll , X-Y
水平准确度误差	±0.01%
水平延迟范围	前置触发 : 最大20div ; 后置触发：1000div
讯号获取系统
实时取样率	每通道最快取样率100MS/s
等效取样率	每通道最快等效取样率25GS/s
纪录深度	125k/CH
峰值侦测	10ns ( 500ns/div ~ 10s/div )
获取模式	取样、峰值侦测、平均
平均次数	可选择 2.4.8.16.32.64.128.256 次
触发系统
触发类型	CH1 , CH2 , Line , Ext
触发模式	Auto Level , Auto , Normal , Single , TV-Line , Time Delay , Event Delay , Edge , Pulse Width
触发耦合	AC , DC , HF , LF , Noise Reject
触发灵敏度	DC ~ 30MHz：Approx. 0.5div or 5mV 30MHz~150MHz：Approx. 1.5div or 15mV
X-Y 模式
X轴 / Y轴输入	信道 1 / 信道 2
相位移	100kHz 时 ±3°
光标以及量测系统
自动电压量测	Vpp , Vamp , Vavg , Vrms , Vhi , Vlo , Vmax , Vmin
自动时间量测	Freq , Period , Rise Time , Fall Time , Positive Width , Negative Width , Duty Cycle , Edge , Pulse Width
游标量测	两光标间之电压差异 (ΔV)；两光标间之时间差异 (ΔT)；两光标间之频率差异(1/ΔT)
频率计数器
读值分辨率	6位数
范围	交流耦合 , 自20Hz到最大频宽 ; 分辨率10Hz
讯号种类	适用于所有可正常触发之讯号 (脉波宽度触发以及视频触发除外)
调整测试棒用信号
频率范围	1 kHz
周期比范围	50%
外部触发
外部触发电压范围	±15V
外部触发灵敏度	DC ~ 30MHz：~50mV 30MHz ~ 150MHz：~100mV
外部触发端输入阻抗	1MΩ±2%, ~ 22pF
外部触发端最大输入范围	300V( DC+ AC peak) , CATII
控制面板功能
自动设定	" Autoset " 可自动调整垂直系统 , 水平系统以及触发位准
储存/呼叫	提供15组量测条件之储存/呼叫功能
波形储存/呼叫	提供2组波形之储存/呼叫功能
界面
标准接口	RS-232C, USB, Printer Port, Go/NoGo Output
选购界面 Opt. 01	GPIB
电源电压	交流 100V~240V, 47~63Hz
