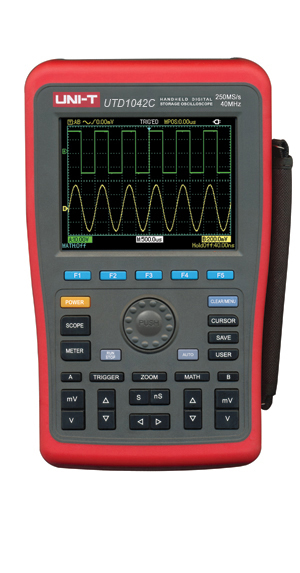

UTD1042C示波表|UTD1042C数字示波表的介绍：数字存储示波器UTD1000系列（5款）-UTD1042C结构新潮、功能齐全、性能稳定、低功耗、安全可靠，集示波器与万用表于一身是随身携带的理想维修工具。也是一款通用示波器。
UTD1042C示波表|UTD1042C数字示波表的基本特征：
（本参数表由共立、优利德、德图、DeltaTRAK区总代理——深圳海旭仪器仪表提供）
|
电源
|
内置可充电锂电池：7.4V 4400mAh
外置直流适配器：100-240V 50/60Hz 1.5A
|
|
LCD尺寸
|
对角145mm (5.7英寸)
|
|
机身颜色
|
红色+灰色
|
|
机身重量
|
1.8Kg
|
|
机身尺寸
|
268×168×60 mm
|
|
配件
|
无源探头二根(1:1,10:1可切换)，电流电压转换模块二只(UT-M03,UT-M04)，电源线，直流适配器、万用表笔
|
|
标准包装
|
工具箱+彩盒,说明书
|
|
标准包装数量
|
4台
|
|
标准包装尺寸
|
465×460×380 mm
|
|
标准包装毛重
|
23.2Kg（大约）
|
UTD1042C示波表|UTD1042C数字示波表的功能：
|
阻测量
|
量程:600Ω、6KΩ、60KΩ、600KΩ、6MΩ、60MΩ ：±（1.5%+5个量化字）。精确度：600Ω、6MΩ、60MΩ ：±（1.2%+5个量化字）
|
|
直流电压测量
|
量程:600mV、6V、60V、600V、1000V 。精确度：±（1.2%+5个量化字）
|
|
交流电压测量
（45Hz︿300Hz） |
量程:600mV、6V、60V、600V、700V 精确度：±（1.2%+5个量化字）。频率＜200Hz, ±（1.5%+5个量化字）频率≥200Hz
|
|
直流电流测量
|
量程:6mA、60mA、600mA、6A。精确度：60mA-600mA ±（1.2%+5个量化字） 6A ±（1.5%+5个量化字）
|
|
交流电流测量
|
量程:6mA、60mA、600mA、6A。精确度（典型的50Hz)60mA-600mA ±（2%+5个量化字） 6A ±（2.5%+5个量化字）
|
|
电容测量测量
|
量程:6nF、60nF、600nF、6uF、60uF、600uF、6mF。精确度：6nF、6mF ±（5%+10个量化字）其它:±（4%+5个量化字）
|
|
通断测试
|
有
|
|
二极管测试
|
有
|
|
趋势图功能
|
有
|
|
测量模式
|
手动/自动
|
|
最大显示位数
|
5999
|
UTD1042C示波表|UTD1042C数字示波表的详细技术参数：
|
特征
|
UTD1042C
|
|
|
垂直偏转系数
|
5mV～50V/div
|
|
|
上升时间
|
≤8.7ns
|
|
|
采样率范围
|
实时：250MS/s
|
等效：25GS/s
|
|
带宽
|
40MHz
|
|
|
记录长度（最大值）
|
2×512 k
|
|
|
扫描时基
|
5ns～50s/div
|
|
|
触发类型
|
边沿，脉宽，视频，交替
|
|
|
波形参数自动测量
|
27种
|
|
|
硬件频率计
|
6位触发频率计
|
|
|
接口
|
USB HOST
|
|
|
数学值
|
加，减，乘，除，FFT
|
|
|
界面显示
|
彩色，LCD，320×240，可选彩色或单色显示方式
|
|
|
供电方式
|
本机电池供电或外界直流适配器供电
|
|
|
电池供电
|
3小时
|
|
|
附加功能
|
数字万用表，独特的一键屏幕拷贝功能
|
|
