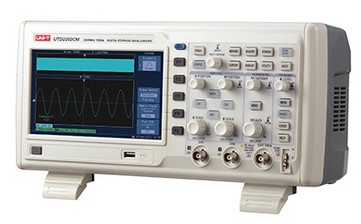

UTD2202CM示波器|优利德UTD2202CM存储示波器的特点：
1、2个模拟通道，1GSa/s实时采样率
2、60MHz/100MHz/200MHz带宽，最大可达到32Mpts/16Mpts存储深度
3 、波形捕获率高达150,000wfms/s
4、低底噪，宽范围垂直档位2mV/div~10V/div或2mV/div~5V/div
5、时基范围2ns/div~50s/div
6、触发类型标配：边沿触发、脉宽触发、欠幅触发、斜率触发、视频触发
7、V/A单位转换，并支持用户自定义探头变比(仅UTD2062CM&UTD2102CM)
8、AUTO定制，快速获取信号
9、支持同时打开Y-T和X-Y模式，可观测李沙育波形
10、多种频率校准信号：100Hz/1kHz/10kHz(仅UTD2062CM&UTD2102CM)
11、34种自动参数测量
12、键盘锁：可对键盘上任意按键或旋钮屏蔽或开启，并设密码防随意改动(仅UTD2062CM&UTD2102CM)
13、可选配逻辑分析仪模块
14、配备标准接口：USB Host，USB Device，Pass/Fail
15、7英寸TFT LCD，WVGA（800*480）
UTD2202CM示波器|优利德UTD2202CM存储示波器的技术指标： 型号 UTD2202CM 通道 2 带宽 200MHz 最大采样率 1GS/s 上升时间 ≤1.8ns 存储深度 16Mpts 波形捕获率 ≥150,000wfms/s 垂直灵敏度(V/div) 2mV/div~5V/div 时基范围(s/div) 2ns/div~50s/div 存储方式 设置、波形、位图、CSV 触发 触发频率计 6位触发频率计 触发类型 边沿、脉宽、视频、斜率、交替 触发电平范围 内部 距屏幕中心±div EXT ±1.2V EXT/5 ±6V 释抑范围 100ns~1.5s 边沿触发 边沿类型 上升、下降、上升&下降 脉宽触发 触发模式 正脉宽(大于,小于,等于)；负脉宽(大于,小于,等于) 脉冲宽度范围 20ns~10s 视频触发 信号制式和行/场 支持标准的NTSC、PAL和SECAM广播制式，行数范围是1-525(NTSC)和1-625(PAL/SECAM) 斜率触发 触发模式 正斜率(大于,小于,等于) ；负斜率(大于,小于,等于) 时间设置 20ns~10s 测量 光标 手动模式 光标间电压差（ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT) 追踪模式 波形点的电压值和时间值 自动测量模式 允许在自动测量时显示光标 自动测量 最大值、最小值、峰峰值、顶端值、幅值、周期平均值、平均值、周期均方根、均方根、面积、周期面积、过冲、预冲、上升前激、下降前激、频率、周期、上升时间、下降时间、脉宽、正脉宽、负脉宽、突发脉宽、正占空比、负占空比、相位、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF 数学操作 加、减、乘、除、反相 存储波形 10组波形、10种设置 FFT Window Hanning、Hamming、Blackman、Rectangular 采样点 1024 points 李沙育图形 带宽 60MHz/100MHz 相位差 ±3 degrees 其它 接口功能 标配：USB Host, USB Device, Pass/Fail; 选配：LAN, LA 一般参数 电源 100～240VACrms，50Hz/60Hz LCD尺寸 7英寸TFT LCD ,WVGA(800×480) 机身颜色 象牙白+灰色 机身重量 2.9 kg 机身尺寸(W×H×D) 332mm×147mm×170mm 标准配件 探头×2(1:1,10:1可切换)、国标电源线、USB数据线、软件光盘 标准包装 纸箱 标准包装数量 2台 标准包装尺寸（L×W×H） 450mm×420mm×280mm 标准包装箱毛重 9.3 kg 可选配件 LAN模块：UT-M01、LA模块 :UT-M09
