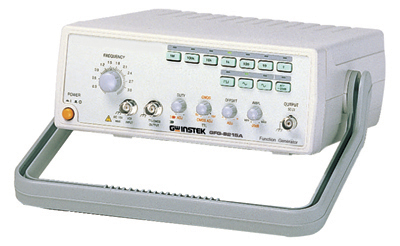

GFG8215A信号发生器|固纬GFG8215A信号发生器

GFG8215A信号发生器|固纬GFG8215A信号发生器的特点：

1.波形：正弦波, 三角波, 方波, Ramp, TTL 和 CMOS输出;
2.频率范围：0.3Hz ~ 3MHz;
3.外部电压频率控制功能(VCF);
4.可调 DC Offset 电位;
5.二段固定衰减器 (-20dB x 2) 以及可调式衰减器;
6.正负工作周期可调.

GFG8215A信号发生器|固纬GFG8215A信号发生器的技术指标：

（本参数表由共立、福禄克、德图、DeltaTRAK华南区总代理——深圳海旭仪器仪表提供）

主要功能
频率范围	0.3Hz to 3 MHz (共 7 档)
振幅	>10Vp-p (加 50Ω负载)
阻抗	50Ω +10%
衰减器	-20dB+1dB x 2
DC 飘移	<-5V ~ >5V (加 50Ω 负载)
周期控制	80% : 20% : 80% to 1MHz 连续可调
频率准确度	+5% + 1Hz (在刻度 3 )
正弦波
失真	<1%, 0.3Hz ~ 200kHz
平坦度	<0.3dB, 0.3Hz ~ 300kHz； <0.5dB, 300kHz ~ 3MHz
三角波
线性	>98%, 0.3Hz ~ 100kHz； >95%, 100kHz ~ 3MHz
方波
对称性	+2%, 0.3Hz ~ 100kHz
上升/下降时间	在最大输出时 < 100nS (加 50Ω 负载)
CMOS 输出
位准	4Vpp+1Vpp ~ 14.5Vpp+0.5Vpp 可调
上升/下降时间	<120nS
TTL 输出
位准	>3Vpp
扇出数	20 TTL load
上升/下降时间	<25nS
VCF
输入电压	0V~10V ± 1V(100 : 1)
输入阻抗	10kΩ±10%
使用电源
	交流 115/230V ±15% 50/60Hz
