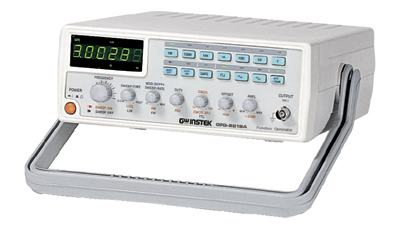

GFG8219A信号发生器|固纬GFG8219A信号发生器的特点：
波形：正弦波, 三角波, 方波, Ramp, TTL和 CMOS 输出
频率范围：0.3Hz ~ 3MHz
内建 6 位数高解析度计频器, 可测频率范围达 150MHz
外部电压控制频率功能 (VCF)
正负工作周期可调
可调 DC Offset 电位
二段式固定衰减器 (-20dB x 2) 以及可调式衰减器
内部/外部调频、调幅
LIN/LOG 扫描模式
GCV 同步电压输出
GFG8219A信号发生器|固纬GFG8219A信号发生器的技术指标：
（本参数表由德图、DeltaTRAK 共立、福禄克华南区总代理——深圳海旭仪器仪表提供）
|
主要输出
|
|
|
频率范围
|
0.3Hz to 3 MHz (共 7 档)
|
|
振幅
|
>10Vp-p (加 50Ω负载)
|
|
阻抗
|
50Ω +10%
|
|
衰减器
|
-20dB+1dB x 2
|
|
DC 飘移
|
<-5V ~ >5V (加 50Ω 负载)
|
|
周期控制
|
80% : 20% : 80% to?1MHz 连续可调
|
|
显示
|
6 位数 LED 显示幕
|
|
正弦波
|
|
|
失真
|
<1%, 0.3Hz ~ 200kHz
|
|
平坦度
|
<0.3dB, 0.3Hz ~ 300kHz； <0.5dB, 300kHz ~ 3MHz
|
|
三角波
|
|
|
线性
|
>98% 0.3Hz ~ 100kHz； >95%, 100kHz ~ 3MHz
|
|
方波
|
|
|
对称性
|
+2%, 0.3Hz ~ 100kHz
|
|
上升或下降时间
|
最大输出时 < 100nS (加 50Ω 负载)
|
|
CMOS 输出
|
|
|
位准
|
4Vpp+1Vpp ~ 14.5Vpp+0.5Vpp 可调
|
|
上升或下降时间
|
<120nS
|
|
TTL 输出
|
|
|
位准
|
>3Vpp
|
|
扇出数
|
20 TTL load
|
|
上升或下降时间
|
<25nS
|
|
VCF
|
|
|
输入电压
|
0V~10V ± 1V(100 : 1)
|
|
输入阻抗
|
10kΩ±10%
|
|
GCV
|
|
|
输出电压
|
To set the voltage between 0V ~ 2V as per different frequency
|
|
扫描操作
|
|
|
扫描 / 手动
|
开关可选择
|
|
扫描 / 速率
|
可调且最大比率 100 : 1
|
|
扫描 / 时间
|
0.5sec. ~ 30sec. 可调
|
|
扫描 / 模式
|
开关可选择Lin./Log.
|
|
调幅
|
|
|
Depth
|
0 ~ 100%
|
|
调变频率
|
400Hz (内部), DC ~ 1MHz(外部)
|
|
载波频宽
|
100Hz ~ 3MHz (-3dB)
|
|
外部感度
|
<10Vpp for 100% 调变
|
|
调频
|
|
|
误差
|
0 ~ +5%
|
|
调变频率
|
400Hz(内部), DC ~ 20kHz(外部)
|
|
外部感度
|
<10Vpp for 10% 调变
|
|
频率计数器
|
|
|
内部/外部
|
Switch selector
|
|
范围
|
0.3Hz ~ 3MHz (外部 5Hz ~ 150MHz)
|
|
准确度
|
时基准确度 +1 位数
|
|
时基
|
±20ppm (23°C±5°C) 开机后 30 分钟
|
|
解析度
|
最大解析度：100nHz for 1Hz 及 1Hz for 100MHz
|
|
输入阻抗
|
1MΩ// 150pF
|
|
感度
|
<35mVrms (5Hz ~ 100MHz)； <45mVrms (100MHz ~ 150MHz)
|
|
使用电源
|
|
|
|
交流 115V/230V±15%, 50/60Hz
|
GFG8219A信号发生器|固纬GFG8219A信号发生器的附件参数：
|
附件
|
|
|
|
电源线 × 1,
操作手册 × 1, 测试线 GTL-101 × 2 |
|
尺寸及重量
|
|
|
|
251(宽) × 91(高) × 291(长) mm,
约 2.2 公斤 |
