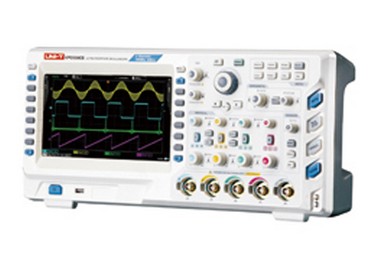

UPO5354CS示波器

模拟带宽

350MHz

通道数

4

实时采样率

4GS/s(单通道)、2GS/s(双通道)

存储深度

280Mpts(单通道)、140Mpts(双通道)

波形捕获率

200,000wfms/s

时基范围

UPO550X/UPO535X：1ns至 1000s
     UPO520X：2 ns至 1000s

输入阻抗

(1MΩ±1%)//(13pF±3pF)
     (50Ω±2%)

垂直灵敏度范围

1 mV/div 至5 V/div（1 MΩ）
     1 mV/div 至1 V/div（50 Ω）

直流增益精确度

±2% 满刻度

波形录制

最多可以录制20万帧波形数据

触发

边沿、脉宽、欠幅、N边沿、斜率、视频、码型、
     RS232/UART、I2C、SPI、CAN，USB、FlexRay

总线解码

标配：并行解码；选配：RS232/UART、I2C、SPI、CAN、USB、FlexRay

波形运算

A+B、A-B、A×B、A/B、FFT、逻辑运算、可编辑高级运算

自动测量

C最大值、最小值、峰峰值、顶端值、底端值、幅值、周期平均值、平均值、周期均方根、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B、相位A→B、相位A→B、面积、周期面积的测量。

测量数量

同时显示4种测量

测量统计

平均值、最大值、最小值、标准差和测量次数

频率计

硬件6位频率计
     （通道可选UPO5X02CS：CH1/CH2；UPO5X04CS：CH1/CH2/CH3/CH4）

标准接口

USB-Host、USB-Device、LAN、VGA输出、10MHz参考输入/输出时钟、AUX输出（触发输出、通过/失败）

一般参数

电源

100V～240VACrms，50Hz/60Hz

LCD尺寸

9英寸 TFT LCD，WVGA(800×480)

机身颜色

象牙白+灰色

机身重量

4.4 kg

机身尺寸
     （W×H×D）

456mm×218mm×128mm

标准配件

探头×2(10×, 2通道)或探头×4(10×,4通道)、国标电源线、USB数据线、
     软件光盘

标准包装

纸箱

标准包装数量

2台

标准包装尺寸
     （L×W×H）

445mm×395mm×275mm

标准包装毛重

15 kg
