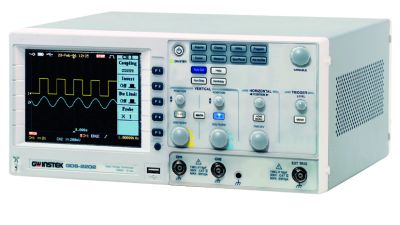

GDS2012示波器|固纬GDS2012示波器|示波器GDS2012的介绍：GDS-2102是一款2通道，100MHz数字储存示波器。采用all-in-one设计，包括1GSa/s实时采样率，25k记忆体长度、2或4通道、TFT彩色LCD显示、支援USB介面、印表横直接列印功能、电池电源操作和高达27项的强大自动测量功能。

GDS2012示波器|固纬GDS2012示波器|示波器GDS2012的特点：

1、100MHz 频宽，2输入通道
2、1GSa/s 即时取样率以及 25GSa/s 等效取样率，25000点之记忆体长度
3、5.6 吋 TFT 彩色 LCD 荧幕
4、支援USB HOST/DEVICE：可使用USB随身碟及 USB 印表机
5、支援AC/DC电源操作模式（选购）

GDS2012示波器|固纬GDS2012示波器|示波器GDS2012的详细技术参数：

（本参数表由共立、福禄克、德图华南区总代理——深圳海旭仪器仪表提供）原装正品

灵敏度	2mV/div ~ 5V/div (1-2-5 步进)
精确度	±(3% x \|读出数值\|+0.05 div x Volts/div+0.8mV)
上升时间	约3.5ns
带宽	DC ~ 100MHz (-3dB)
通道数	2
输入耦合	AC, DC & 接地
输入阻抗	1M±2%, ~16pF
极性	正向，反向
最大输入	300V (DC+AC peak), CATII
波形信号处理	+ , - , FFT
偏移范围	2mV/div ~ 20mV/div : 0.5V ; 50mV/div ~ 200mV/div : 5V ; 500mV/div ~ 2V/div : 50V ; 5V/div : 300V
带宽限制	20MHz (-3dB)
触发系统
触发类型	CH1 , CH2 , Line , EXT
触发模式	自动电平, 自动, 普通, 单次, TV, 边沿, 脉冲宽度，时间延迟, 事件延迟
触发耦合	AC , DC , 低频抑制 , 高频抑制 , 噪声抑制
触发灵敏度	DC ~ 25MHz : 约 0.5div 或 5mV 25MHz ~ 60MHz : 约 1div 或 10mV
外部触发
范围	15V
灵敏度	DC ~ 30MHz : ~ 50mV ; 30M ~ 60MHz : ~100mV
输入阻抗	1MΩ±2% , ~ 16pF
最大输入范围	300V (DC AC peak) , CATII
水平系统
扫描范围	1ns/div ~ 10s/div (1-2-5 步进); 滚动模式 : 250ms/div ~ 10s/div
显示模式	主时基, 窗口, 窗口放大, 滚动, 扫描, X-Y
准确度误差	±0.01%
前置触发	最大20 div
后置触发	1000 div
X-Y 模式
X-轴输入	通道 1
Y-轴输入	通道 2
相位移	±3° 在 100kHz
信号获取系统
实时采样率	最大1GSa/s
等效采样率	最大25GSa/s
垂直分辨率	8 位
记录长度	最大25K 点
获取模式	采样, 峰值侦测, 平均
峰值测量	10ns
平均次数	2 , 4 , 8 , 16 , 32 , 64 , 128 , 256
游标以及测量系统
电压测量	Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/ Overshoot , Fall Preshoot/Overshoot
时间测量	频率, 周期, 上升时间, 下降, 正脉宽, 负脉宽, 占空比
延迟测量	8种延迟测量
游标测量	ΔV，ΔT
自动计数	分辨率: 6 位精确度: ±2% 信号源: 除视频触发模式下，所有可用触发源
控制面板功能
自动设动	自动调整垂直系统，水平系统，触发电平
存储	高达20组测量条件
波形存储	24 组参考波形
显示
TFT LCD	5.6 英寸
显示分辨率	234 x 320 点
显示格线	8 x 10 格 ; 8 x 12 格 (关闭菜单)
显示亮度	可调节
介面
Go/NoGo 输出	5V 最大/10mA TTL电平集电极开路
RS-232 接口	DB 9-针公头 DTE RS-232 接口
GPIB 接口(选配)	兼容IEEE 488.2标准
USB	USB Host/Device 2.0 全速
电源
线性电压范围	AC 100V ~ 240V , 48Hz ~ 63Hz , 自适应
电池(选配)	电池: 11.1V 锂电池包充电时间 : 8 小时使用时间: 3 小时 , 根据实际情况使用
