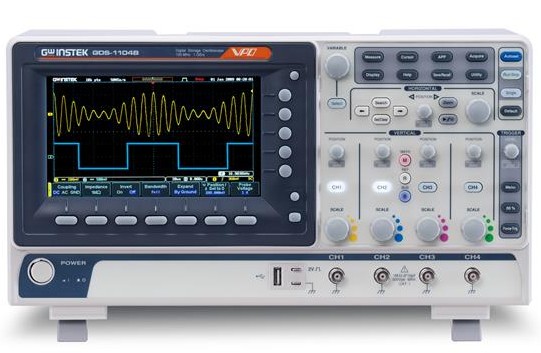

GDS-1104B示波器

GDS-1104B示波器|固纬GDS-1104B示波器特点:
100MHz/70MHz 两种频宽选择,采用2或4通道输入
1GSa/s最大实时菜样率
每通道最大10M存储器深度
7" 800 x 480 WVGA液晶显示荧幕
具备256色阶显示功能,可强化波形之表现
1Mpts FFT频域信号显示表现
具备水平时间、垂直电压以及触发一键归零设置功能
波形更新率最大每秒110,000次
造型新颖,重量轻巧

GDS-1104B示波器|固纬GDS-1104B示波器的技术参数:

(本参数表由一级代理——深圳海旭仪器仪表提供)

规格










GDS-1072B

GDS-1074B

GDS-1104B

垂直系统

通道数

2通道+1外部触发通道

4通道

4通道

带宽

DC~70MHz (-3dB)

DC~70MHz (-3dB)

DC~100MHz (-3dB)

上升时间

5ns

5ns

3.5ns

带宽限制

20MHz

20MHz

20MHz

垂直分辨率

8 bit: 1mV~10V

输入耦合

AC, DC, GND

输入阻抗

1MΩ// 16pF

直流精确度

±3%

极性

正向 &反向

最大输入电压

300V (DC+AC Peak), CAT I

偏移范围

1mV/div : ±1.25V2mV/div ~ 100mV/div   : ±2.5V200mV/div ~ 10V/div : ±125V

波形信号处理

‘+, -, ×, ÷, FFT, FFTrms , 用户自定义 FFT: 1MPTS点分辨率.FFT垂直刻度提供Linear RMS  dBV RMS.FFT窗函数提供 Rectangular,   Hamming, Hanning, 以及 Blackman-Harris.

触发系统

来源

CH1 ,CH2, CH3*,CH4*,Line, EXT** *仅适合四通道机种,**仅适合双通道机种)

触发模式

自动 (低于100 ms/div支持慢扫滚动模式), 一般, 单次边沿, 脉波宽度, 视频, Pulse Runt, 上升&下降沿, 交替, 事件延迟(可选择1~65535事件),时间延迟(可选择4ns~10s时间), 总线

触发延迟时间

4ns ~ 10s

耦合选项

AC,DC,LF rej. ,HF rej. ,Noise rej.

灵敏度

1 div

外部触发

范围

±15V

灵敏度

DC ~ 100MHz 100mV100MHz~200MHz150mV

输入阻抗

1MΩ±3%// 16pF

水平系统

范围

5ns/div ~ 100s/div (1-2-5步进)滚动模式: 100ms/div ~ 100s/div

前置触发

最大10 div

后置触发

最大2,000,000 div

精确度

在任何 ≥ 1 ms 的间格中为±50 ppm

采样系统

实时取样率

最大1GSa/s

记录长度

每通道最大10Mpts

获取模式

一般, 平均, 峰值检测, 单次

峰值侦测

2ns (典型值)

平均模式

可选则2256

X-Y 模式

X 轴输入

通道 1;通道3*  (*仅适用于四通道机种)

Y 轴输入

通道 2;通道4*  (*仅适用于四通道机种)

相位移

100kHz ±3°

光标&量测系统

游标

可量测 幅度, 时间; 单位: (s), Hz, 相位(), 比例(%)

自动量测

36 : Pk-Pk, Max, Min, Amplitude, High, Low,   Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot,   RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime,   '+Width,-Width,Duty Cycle,+Pulses,-Pulses,+Edges, -EdgesEdges,FRR, FRF, FFR,   FFF, LRR, LRF, LFR, LFF, Phase

自动计数

6 位计数器,范围由2Hz至额定带宽

控制面板功能

自动设定

单一按键自动设定所有信道的垂直、水平及触发系统

储存设定

20

储存波形

24

显示系统

显示器

7" TFT LCD 彩色显示, 800 水平 × 480 垂直 (WVGA)

插补点方式

Sin(x)/x

波形显示方式

, 向量, 可调余晖 (16ms~4s), 无限余晖

波形更新率

最快每秒 50,000次波形更新

显示模式

YT ; XY

显示网格线

8  x 10

接口

USB Port

USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1

以太网络

RJ-45 接口, 10/100Mbps with HP Auto-MDIX(仅适用于GDS-1074B,GDS-1104B)

Go-NoGo BNC

最大5V /10mA TTL 开集极输出

安全锁孔

机器背面提供标准Kensington安全插槽

电源&其他

线性电压范围

交流 100V~240V   ,50Hz~63Hz 自动选取,消耗功率:30W

多国语言

提供

联机帮助

提供

操作环境

温度:0~50℃;相对湿度:≤80%0~40);≤45%(41~50℃)

尺寸及重量

380(W) X 208(H) X127.3(D) mm, 2.8kg

所有规格保证要求GDS-1000B系列示波器开机30分钟后,环境温度+20~+30℃。
