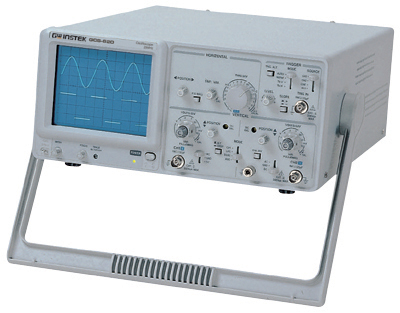

GOS620FG示波器|固纬GOS620FG示波器

CRT
类型	6 英吋内附刻度线之方形显示屏 ; 标线位置 0%, 10%, 90%, 100% ; 8 x 10 格 (1 格 = 1 公分)
磷光质	P31
加速器电压	2 kV
Z 轴输出	感度：5Vpp 以上 最大输入电压：30V (DC+AC peak) 频宽：DC ~ 2MHz
极性	Positive-going input decrease
聚焦控制	自动对焦
信号产生器
频率范围	0.1Hz ~ 1MHz ( 7 檔 )
波型	正弦波, 方波, 三角波
频率可调范围	10：1 or more
输出阻抗	50Ω+10%
电压	Over 14Vpp (o pen circuit) continuous conversion DC offset possible over + 6V when open
正弦波失真	最大 2% (10Hz ~ 100kHz)
方波 Unsymmetry	+3% or less (in 1kHz maximum)
方波上升/下降时间	50Ω output：120nS or less
垂直系统
感度	5mV ~ 5V/DIV+3%, 1mV ~1V/DIV+5% (using x 5MAG)
频宽	DC to 20MHz (x 5MAG：DC to 7MHz)
上升时间	约 17.5nS (x 5MAG：约 50nS)
最大输入	300V (DC+AC peak) at 1kHz
输入耦合	AC, DC, GND
输入阻抗	约 1MΩ// 25pF
垂直模式	CH1, CH2, DUAL(ALT, CHOP), ADD, CH2 INV
水平系统
扫描时间	0.2μS/DIV ~ 0.5S/DIV+3%, (+5% at x 10MAG)
最大扫描率	100nS/DIV (20nS 与 50nS/DIV 未校正)
触发
触发模式	AUTO, NORM, TV-V, TV-H
触发源	CH1, CH2, ALT, LINE, EXT
触发斜率	"+" 或 "-"
X-Y 操作
感度	5mV ~ 5V/DIV+4%
X 轴频宽	DC ~ 500kHz
相位差	3o or less from DC ~ 50kHz
信号输出
触发讯号输出	电压：约 20mV/DIV into 50Ω 频：50Hz to 5MHz (-3dB) 阻抗：约 50Ω
校正端子输出	1kHz 方波, 2Vpp+2%
使用电源
	交流 115V/230V + 15%, 50/60Hz
附件
	电源线 x 1, 操作手册 x 1, 探棒 GTL-101(10:1/1:1) x 2
尺寸及重量
	310(宽) x 150(高) x 455(长) mm 约 8.5 公斤
