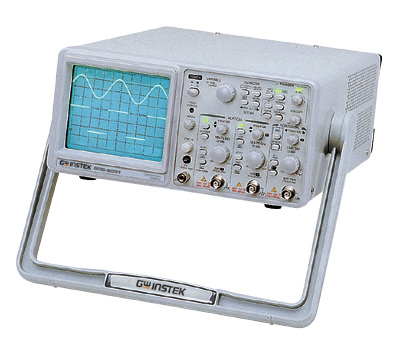

CRT
|
|
||||||||||||||||||||
|
型式
|
6 英寸内附刻度线之方形显示器 ; 标线位置 0%, 10%, 90% 及 100%.
8 x 10 格 (1 格 = 1 公分) |
||||||||||||||||||||
|
加速器电压
|
GOS-6051/6050 约 10kV
GOS-6031/6030 约 2kV |
||||||||||||||||||||
|
亮度及聚焦
|
前板控制
|
||||||||||||||||||||
|
刻度线照明灯
|
具调整旋钮 (6031/6051)
|
||||||||||||||||||||
|
轨迹调整
|
具调整旋钮
|
||||||||||||||||||||
|
Z 轴输入
|
感度 : 5V 以上
极性 : 正电压控制亮度越暗 频率范围 : DC 至 2MHz 最大输入电压 : 30V (直流加交流峰值) 在 1kHz 或以下 GOS-6051/6050 输入阻抗 : 约 33kΩ GOS-6031/6030 输入阻抗 : 约 47kΩ |
||||||||||||||||||||
|
垂直系统
|
|
||||||||||||||||||||
|
感度及准确度
|
1mV ~ 2mV/DIV + 5%, 5mV ~ 20V/DIV + 3%, 共 14 档
|
||||||||||||||||||||
|
可变微调垂直感度
|
连续可变, 至面板指示值的 1/2.5 或以下
|
||||||||||||||||||||
|
频宽 (-3dB) 及上升时间
|
|
||||||||||||||||||||
|
最大输入电压
|
400V (直流加交流峰值) 在 1kHz 或以下
|
||||||||||||||||||||
|
输入耦合
|
AC, DC, GND
|
||||||||||||||||||||
|
输入阻抗
|
1MΩ+ 2% // 约 25pF
|
||||||||||||||||||||
|
垂直模式
|
CH1, CH2, DUAL (CHOP, ALT), ADD, CH2 INV
|
||||||||||||||||||||
|
CHOP 频率
|
约 250kHz
|
||||||||||||||||||||
|
动态范围
|
GOS-6051/6050: 在 40MHz时 8 格, 在50MHz时 6 格
GOS-6031/6030: 在 20MHz时 8 格, 在30MHz时 6 格 |
||||||||||||||||||||
|
水平系统
|
|
||||||||||||||||||||
|
扫描时间
|
0.2μS/DIV ~ 0.5S/DIV, 共 20 档, 连续可变微调至面板指示值的 1/2.5 或以下
|
||||||||||||||||||||
|
准确度
|
+ 3%, + 5% at x5, x10 MAG. + 8% at x20 MAG
|
||||||||||||||||||||
|
扫描放大
|
x5, x10, x20 MAG
|
||||||||||||||||||||
|
最大扫描时间
(在放大功能下) |
GOS-6051/6050：20nS/DIV (10nS/DIV 未校准)
|
||||||||||||||||||||
|
GOS-6031/6030：100nS/DIV (10nS/DIV ~ 40nS/DIV 未校准)
|
|||||||||||||||||||||
|
ALT-MAG
|
提供
|
||||||||||||||||||||
|
触发
|
|
||||||||||||||||||||
|
触发模式
|
AUTO, NORM, TV
|
||||||||||||||||||||
|
触发来源
|
VERT 模式, CH1, CH2, LINE, EXT
|
||||||||||||||||||||
|
触发耦合
|
AC, HFR, LFR, TV-V(-), TV-H(-)
|
||||||||||||||||||||
|
触发斜率
|
"+" 或 "-" 极性
|
||||||||||||||||||||
|
触发感度
|
|
||||||||||||||||||||
|
TV 同步脉冲大于 1 格 (CH1, CH2, VERT 模式) 或 200mV(EXT)
|
|||||||||||||||||||||
|
外部输入触发
|
输入阻抗：约 1MΩ // 25pF (交流耦合)
最大输入电压：400V (直流加交流峰值) 在 1kHz |
||||||||||||||||||||
|
延迟时间
|
可变的
|
||||||||||||||||||||
|
X-Y 操作
|
|
||||||||||||||||||||
|
输入
|
X 轴：CH1；Y 轴：CH2
|
||||||||||||||||||||
|
感度
|
1mV/DIV ~ 20V/DIV
|
||||||||||||||||||||
|
频宽
|
X 轴：DC ~ 500kHz (-3dB)
|
||||||||||||||||||||
|
相位差
|
3o 或以下, 从 DC 到 50kHz
|
||||||||||||||||||||
|
信号输出
|
|
||||||||||||||||||||
|
CH1 信号输出
|
电压：约 20mV/DIV (加 50Ω 负载)；频宽：50Hz 到 5MHz 以上
|
||||||||||||||||||||
|
测棒校正输出
|
电压：0.5V + 3%；频率：约 1kHz, 方波
|
||||||||||||||||||||
|
显示幕直读
|
|
||||||||||||||||||||
|
面板设定值显示
|
CH1/CH2 感度, 扫描时间, 触发状态
|
||||||||||||||||||||
|
面板设定值储存及呼叫
(6031/6051) |
10 组
|
||||||||||||||||||||
|
游标量测
(6031/6051) |
游标量测功能：ΔV, ΔT, 1/ΔT
游标解析度：1/25 格；有效游标范围：垂直: + 3 格, 水平: + 4 格 |
||||||||||||||||||||
|
频率计数器
(6031/6051) |
显示位数：最大 6 位数 (十进制)
GOS-6051 频率范围：50Hz ~ 50MHz GOS-6031 频率范围：50Hz ~ 30MHz 准确度： 50Hz~1kHz: + 0.05% ; 1kHz~30MHz/50MHz: + 0.01% 测量感度：大于 2 格 (量测源选择来自 CH1 或 CH2 之同步信号) |
||||||||||||||||||||
|
使用电源
|
|
||||||||||||||||||||
|
|
交流 100V/120V/ 230V + 10%, 50/60Hz
|
||||||||||||||||||||
|
附件
|
|
||||||||||||||||||||
|
|
电源线 x 1,
操作手册 x 1, 测棒 (10:1/1:1) x 2 |
||||||||||||||||||||
|
尺寸及重量
|
|
||||||||||||||||||||
|
|
275(宽) x 130(高) x 370(长) mm
约 7.2 公斤 |
