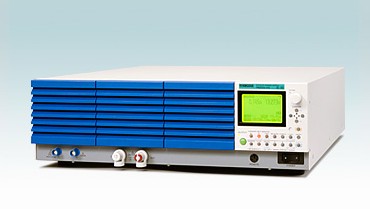

PBZ60-6.7直流电源|菊水PBZ60-6.7直流电源特点：
PBZ系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。
采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。通过4象限动作，实现了既能提供功率(source)，也能吸收功率(sink)，可以驱动电感性负载和电容性负载。同时，还内置信号发生器，可以自由地产生任意波形和设置时序控制。还备有电源变动试验所必需的同步运行功能与扩展输出电流的并联运行功能。
同步运行功能
使用多台PBZ采用时序控制时，使各台电源输出同步的功能。触发同步，时钟同步，触发/时钟共用同步功能。 （最多可以实现5台同步功能）
并联运行功能
扩展输出电流的功能。根据不同要求的电流值，采用并联方式来实现。采用2台并联运行组件选件,可以实现同样型号标配2台并联运行功能。要求3〜5台的并联运行构成系统时, 请与我们接洽。
波形产生/时序控制功能
可以简单自在的制作波形。除正弦波，方波，三角波以外，还备有16种波形元素，可以组成1024 steps的任意时序控制波形。可以再现各种各样的波形模式。
低脉动，低噪声（CV模式）
实现脉动2mV/rms，噪声20mVp-p (PBZ20-20)
*PBZ40-10 :实现脉动 4 mVrms, 噪声 20 mVp-p
*PBZ60-6.7 :实现脉动 4 mVrms, 噪声 30 mVp-p
*PBZ80-5 :实现脉动 4 mVrms, 噪声 30 mVp-p
双极(Bi-polar)/单极(Uni-polar)模式切换
在双极模式(Bi-polar)时的吸收功率(sink)的最大值为：100W(PBZ20-20)，180W(PBZ40-10)，200W(PBZ60-6.7/PBZ80-5)
在单极(Uni-polar)模式时，均为400W，不受动作领域的限制。
其他
CV/CC选择
存储功能
保护功能（过电压/过电流/过热/功率限制）
FINE设置功能
锁键功能
遥控感测
输出电压/电流监控
外部电压，电阻控制
外部信号输入
状态信号输出
机架系统 (PBZ SR/BP 系列)
PBZ SR/BP 系列是双极性方式的大容量直流稳压电源。它以智能型双极性电源PBZ 系列为基础，使用专用并联组装部件（多台并联）组装起来的、可对应大电流（最大±200A）需求的机型。通过4象限动作，实现了既能提供功率（source），也能吸收功率（sink），可以驱动电感性负载和电容性负载。同时， 还内置函数信号发生器， 可以自由地产生任意波形和设置时序控制。并且， 标准配备有LAN、USB、GPIB、RS232C通信接口。
PBZ60-6.7直流电源|菊水PBZ60-6.7直流电源技术参数：
型号
PBZ60-6.7
PBZ80-5
AC输入??额定输出
AC输入
公称输入电压
100V～240Vac、50/60Hz
电压，频率范围
90V～250Vac、47Hz～63Hz
电流
10Aac以下（额定负载时）
突入电流
40Apeak以下
功率
900VA 以下（额定负载时）
力率
0.95（输入电压100V、额定负载时）（TYP值）
额定输出
输出功率
402W
400W
输出电压
±60V
±80V
输出电流
±6.7A
±5A
接地电压
DC500V接地只有COM端子可
恒电压（CV模式）
直流电压
设定范围
双击模式
0.000V??±63.000V
0.000V??±84.000V
*1
单极模式
0.000V??63.000V
0.000V??84.000V
Fine机能
±5% of rating
设定分辨率
0.002V（Fine的设定分辨率为0.0002V）
设定精度*2
±（0.05% of setting＋0.05% of rating）
温度系数
±（100ppm/℃of rating）（TYP值）
交流电压
设定范围*1
0.0Vpp??126.0Vpp
0.0Vpp??168.0Vpp
设定分辨率
0.1V
设定精度*3
±0.5% of rating
交流频率
设定范围
0.01Hz～100.00kHz
设定分辨率
0.01Hz
设定精度
±200 ppm
sweep
线性，对数
sweep时间
100μs??1000s（分辨率100μs）
交流波形
种类
正玄波，方波，三角波，任意波形（16种）
开始相位
0°??359°
方波DUTY
0.1%??99.9%（f＜100Hz）、1%??99%（100Hz≦f＜1kHz）
10%??90%（1kHz≦f＜10kHz）、50%固定（10kHz＜f）
恒电压特性
频率特性*4
DC～100kHz（TYP值）
反应时间*5 *6
3.5μs、10μs、35μs、100μs（TYP 值）
过调量
5％以下（TYP值）
（
p-p）*7
30mV（TYP值）
脉动噪音
（
rms）*8
4mV（TYP值）
负载变动*9
±（0.005% of setting + 1mV）
电源变动*10
±（0.005% of setting + 1mV）
恒电流（CC模式）
直流电流
设定范围
双极模式
0.000A??±7.035A
0.000A??±5.250A
*1
单极模式
Fine机能
±5% of rating
设定分辨率
0.001A（Fine的设定分辨率为0.0001A）
设定精度*2
±（0.3% of rating）
温度系数
±（100ppm/℃of rating）（TYP值）
交流电流
设定范围*1
0.0App～14.07App
0.0App～10.5App
设定分辨率
0.01A
设定精度*3
±0.5% of rating
交流频率
设定范围
0.01Hz～100.00kHz
设定分辨率
0.01Hz
设定精度
±200 ppm
sweep
线性，对数
sweep时间
100μs??1000s（分辨率100μs）
交流波形
种类
正玄波，方波，三角波，任意波形（16 种）
开始相位
0°??359°
方波DUTY
0.1%??99.9%（f＜100Hz）、1%??99%（100Hz≦f＜1kHz）
10%??90%（1kHz≦f＜10kHz）、50%固定（10kHz＜f）
恒电流特性
频率特性*4
DC～10kHz（TYP值）
反应时间
35μs、100μs、350μs、1m（s TYP值）
过调量
5％以下（TYP值）
脉动噪音（rms）*7
3mA（TYP值）
负载变动*8
±（0.01% of setting + 1mA）
电源变动*9
±（0.01% of setting + 1mA）
通信接口
共通仕样
软件协议
IEEEStd 488.2-1992
指令语言
SCPI Specification 1999.0标准仕样
RS232C
硬件
EIA232D标准仕样 D-SUB9连接针（公口）*1波特率:1200, 2400, 4800, 9600, 19200, 38400 bps
数据长度7Bit或8Bit停止Bit 1Bit或2Bit流通量控制流程控制 X-Flow/不对应
程序信息终结
受信实LF，送信时CR/LF
GPIB
硬件
IEEEStd 488.2-1987标准仕样
SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, DT1, C0, E1
24连接针（容器）
程序信息终结
受信時LF or EOI、送信時LF＋EOI
primary地址
1??30
USB
硬件
USB2.0仕様に準拠、通信速度12Mbps（Full Speed）、插座B型
程序信息终结
受信時LF or EOM、送信時LF+EOM
通信速度
USBTMC-USB488标准设备级
LAN（选购件）
硬件
IEEE802.3 100Base-TX/10Base-T Ethernet IPv4,RJ-45连接器*2
不对应LXI标准
通信协议
VXI-11
程序信息终结
受信時LF or END、送信時LF＋END
一般规格
尺寸（最大部）
429.5W×128（145）H×550（595）Dmm
重量
約22kg
附属品
电源线:1根，J1连接口（插座:1个，保护盖:2组，端子:30组）重量物警告标签:1张，CD-ROM:1张，安装指南:1册、快速参考:和文1份、英文1份、安全手册:1册
