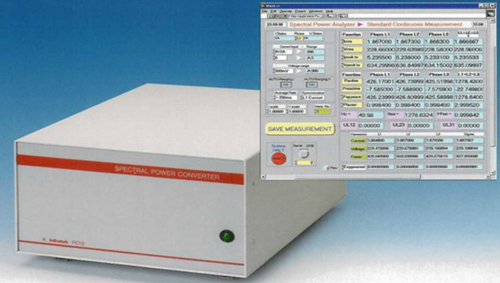

Infratek-PC10单相和三相专用功率转换器

Infratek-PC10单相和三相专用功率转换器特点：

让PC具备功率转换功能

宽量程1.5mA-40A, 0.3V到1000V, DC-1MHz

可以在监视器上显示多达50个值

适用于频率逆变器的测量

具有谐波分析能力

容易使用

新出品的PC10型谱功率变换器能够测量、计算和发送所有重要的功率变量给计算机。软件可以选择需要在PC/笔记本监视器上显示的测量量。设置（如自动或手动量程）容易改变而且鼠标一点就可以保存测量值。谱功率变换器产品有单相或三相版本，并在轻型包装箱中配有电流表、电压表、功率表和谱分析仪。

同时进行1300个值测量

通过同步和精确的电流和电压测量，可以得到有效值、整流平均值、平均值、最小值、最大值和1-99次谐波值。针对严重畸变信号，我们更关注获得精确的功率读数(实际功率,视在功率, 无功功率和功率因数)。其他的计算值包括频率、波峰和形状因子，THD, Wh, VAh, VARh、AH、功率谐波、阻抗谐波（幅值和相位）和线电压。

高精度、低成本

PC10具备良好的高频性能、优异的共模抑制能力和并行测量方式，对于进行逆变器、开关电源和镇流器测试量的准确读取非常需要上述特点。使用我们提供的配件可以把电流输入范围从15mA到40A扩展到100A，或者使用自己的霍尔传感器把测量范围扩展到20kA。仪器包含了用于进行高频电流测试或电流钳输入的分流输入。具有0.1%精度的轻型、便携式仪器非常适合实验室、现场和自动测试系统中。

通用软件包

软件包中包含的程序用于控制谱功率转换、读数据、显示数据和存储数据。软件可以工作在连续和触发两种测量模式。电机和变压器测试软件使用了模拟输入计算机械功率、扭矩、速度、滑差、整流功率和来自外部传感器其他测量值。可以使用LabView的驱动程序搭建自己需要的测试系统。

Infratek-PC10单相和三相专用功率转换器技术参数：

电压	8个量程：0.3V，1V，3V，10V，30V，100V，300V，1000V
	频率量程							DC，0.1Hz—300kHz
	峰值因数							50%fs时，4:1
	输入阻抗							＞1MΩ
	共模		50Hz/100kHz					155dB/95dB
	23°±3°K时，标准精度；有效值，平均值，整流平均值；对于0.3，1V量程，输入＞50%fs							提高的精度
	1Hz-1kHz			±（0.1%*读数+0.1%*量程）				±（0.05%*读数+0.05%*量程）
	DC，1kHz-10kHz			±（0.2%*读数+0.2%*量程）
	10kHz-100kHz			±（0.3%/量程+0.04%/kHz读数）
	100kHz-300kHz			±（0.3%/量程+0.04%/kHz读数），典型
电流	11个量程： 15，50，150，500mA，1.5，5；1，3，10，30，100A
	频率量程							DC，0.1Hz—300kHz
	峰值因数							50%fs时，4:1
	共模				50Hz/100kHz			160dB/120dB
	23°±3°K时，标准精度；				5A-/shunt   输入		30A输入	提高的精度1Hz-400Hz   1Hz-400Hz
	1Hz-500Hz	±（0.1%*读数+0.1%*量程）					±（0.1%*读数+0.1%*量程）	±（0.05%*读数+0.05%*量程）
	500Hz-1kHz	±（0.1%*读数+0.1%*量程）					±（0.3%*读数+0.2%*量程）
	DC，1kHz-10kHz	±（0.2%*读数+0.2%*量程）读数）					±（0.9%*读数+0.2%*量程）	DC典型，对于2个最低量程，输入＞50%fs
	10kHz-100kHz	±（0.3%/量程+0.04%/kHz读数）   ±（0.3%/量程+0.5%/kHz读数）
	100kHz-300kHz	±（0.3%/量程+0.04%/kHz读数）典型
功率	80个量程，对应产品的V×A
	频率量程							DC，0.1Hz——300kHz
	23°±3°K时，精度
	1Hz-1kHz					加上电流和电压的精度百分数		PF=0到±1
	DC，1kHz-10kHz					加上0.04%/kHz Vrms×Arms/PF		PF=0到±1
	10kHz-100kHz							PF=1
频率	0.1Hz-300kHz，电流或电压触发，精度±0.1%
计算值	精度，无功功率，视在功率，功率因数，峰值因数，阻抗，谐波总畸变率							加上所有参与计算的数值精度
积分器	能量,电量，精度   Wh，Vah，Varh，Ah；积分量的基本精度
谐波分析	基本频率范围 2.5Hz-100kHz
	谐波次数							1-99
	谐波电流和电压精度
	2Hz-1kHz		±（0.2%*读数+0.1%*量程）
	1kHz-10kHz		±（0.5%*读数+0.5%*量程）
	10kHz-100kHz		±（0.7%/量程+0.1%/kHz读数） 典型
电源	交流50——400Hz 熔断器供电							85V——240V；2AF   30VA
绝缘强度	输入端到机壳或供电电源							2.5kV/50Hz/1分钟
	输入线到机壳;							1.5kV/50Hz/1分钟
	输入端到输入端							4kV/50Hz/1分钟
	湿度：根据DIN40040KYG，最大85%RH，无凝露
尺寸	H×W×D，重量							150×235×320mm；4kg
可选配件	IEEE-488-2，外部同步
	4个模拟输入，低量程，输入阻抗200kΩ							0-±5V
	4个模拟输入，高量程，输入阻抗200kΩ							0-±10V
	安装支架
Shunt输入						Shunt输入 mV:60,60√10,600,600V√10,6000,6000√10
						精度：与5A输入相同
						输入阻抗：200k；输入60mV对应1A。		​
