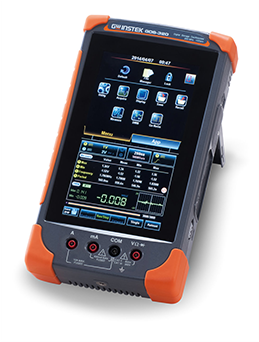

GDS-310示波器|固纬GDS-310示波器特点：
200/100/70MHz带宽，双输入通道
1GSa/s最大实时采样率
每通道最大5M记录长度（GDS-300 Series),1M记录长度（GDS-200 Series)
7''(800×480)全触摸电容性面板，LCD多点触控，可直立/横向显示
内置50,000位数字万用表（GDS-300 Series),5,000位数字万用表（GDS-200 Series)
30,000连续波形记录功能，随时重放测量结果
温度测量和记录功能（仅GDS-300 Series)
内置工程计算器，SMD电阻编码，颜色编码信息和衰减器计算应用程序软件
选配差分探棒，实现隔离效果
GDS-310示波器|固纬GDS-310示波器技术参数：
| 规格 | ||||||
| GDS-307 | GDS-310 | GDS-320 | GDS-207 | GDS-210 | GDS-220 | |
| 垂直 | ||||||
| 通道数 | 2 (BNC-Shield) | |||||
| 输入阻抗 | 1MΩ±2%, 约16.5pf | |||||
| 最大输入 | CAT II 300VRMS | |||||
| 输入耦合 | AC, DC, GND | |||||
| 带宽 | DC~70MHz (-3dB) | DC~100MHz (-3dB) | DC~200MHz (-3dB) | DC~70MHz (-3dB) | DC~100MHz (-3dB) | DC~200MHz (-3dB) |
| 上升时间 | <5ns | <3.5ns | <1.75ns | <5ns | <3.5ns | <1.75ns |
| 灵敏度 | 2mV/div~10V/div (1-2-5步进) | |||||
| 精确度 | ±(3%读值 + 0.1 div + 1mV) | |||||
| 带宽限制 | 20MHz(-3dB) | |||||
| 极性 | 正常, 反向 | |||||
| 偏移位置范围 | 2mV/div~50mV/div : ±0.4V；100mV/div~500mV/div : ±4V；1V/div~5V/div : ±40V；10V/div : ±300V | |||||
| 信号撷取 | ||||||
| 实时采样率 | 1GSa/s | |||||
| 记录长度 | 5M点/CH | 1M点/CH | ||||
| 撷取模式 | 平均: 2~256波形；峰值侦测: 10ns；sinc(x)/x或ET | |||||
| 显示波形 | 30,000 wfms | |||||
| 触发 | ||||||
| 触发源 | Ch1 或 Ch2 | |||||
| 触发模式 | Auto, Normal, Single, Force | |||||
| 触发类型 | Edge, Pulse Width, Video, Alternate | |||||
| 触发释抑 | 10ns ~ 10s | |||||
| 耦合 | AC, DC, LFR, HFR, NR | |||||
| 灵敏度 | DC~25MHz: 约0.5div 或 5mV；25MHz~70/100/200MHz: 约1.5div 或 15mV； | |||||
| 水平 | ||||||
| 档位 | 5ns~100s/Div (1-2-5步进) | |||||
| 滚动 | 100ms/div ~ 100s/div | |||||
| 前置触发 | 10 div max | |||||
| 后置触发 | 1,000 div max(与时基有关) | |||||
| 精确度 | ±20ppm over any > 1ms时间间隔 | |||||
| XY模式 | ||||||
| 相位移 | ±3° 在100KHz | |||||
| 光标和测量 | ||||||
| 光标 | 光标间的电压差(△V), 光标间的时间差(△T), 频率测量(1/△T) | |||||
| 自动测量 | 36组 | |||||
| 自动计数 | 6位. 范围: 2Hz~额定带宽 | |||||
| 自动设置 | 有 | |||||
| 温度测量 | ||||||
| 有 | 无 | |||||
| 其它 | ||||||
| 多国语言菜单 | 有 | |||||
| 在线帮助 | 有 | |||||
| 时间和时钟 | 有 | |||||
| 电池 | ||||||
| 电池 | Li-polymer 6100mA/hr, 7.4V (内置) | |||||
| 充电时间 | 2.0小时(75%) | |||||
| 工作时间 | 4.1小时, 与工作环境有关 | |||||
| 探棒补偿 | ||||||
| 2V, 1KHz, 50%占空比 | ||||||
| 接口 | ||||||
| USB | USB Device (Isolation) | |||||
| 内部闪存盘 | 120MB | 64MB | 64MB | 64MB | 64MB | 64MB |
| 显示 | ||||||
| 类型 | 7'' | 7 inch | 7 inch | 7 inch | 7 inch | 7 inch |
| 显示分辨率 | 480 x 800像素 | 480 x 800 pixels | 480 x 800 pixels | 480 x 800 pixels | 480 x 800 pixels | 480 x 800 pixels |
| 显示方向 | 横屏/竖屏 | Landscape & Portrait | Landscape & Portrait | Landscape & Portrait | Landscape & Portrait | Landscape & Portrait |
| 背光控制 | 手动调节, ECO模式 | |||||
| 触摸面板 | 电容性 | |||||
| DMM | ||||||
| 数字位数 | 50,000位 | 5000位 | ||||
| CAT II 600VRMS, CAT III 300VRMS | ||||||
| DC电压 档位 | 50mV, 500mV, 5V, 50V, 500V, 1000V 6档 | |||||
| 精确度 | 50mV, 500mV, 5V, 50V, 500V, ±(0.05% + 5位)；1000V, ±(0.1% + 5位) | 50mV, 500mV, 5V, 50V, 500V,1000V, ±(0.1% + 5位) | ||||
| 输入电阻 | 10MΩ | |||||
| DC电流 档位 | 50mA, 500mA, 10A 3档 | |||||
| 精确度 | 50mA,500mA, 2档 , ±(0.1% + 5位)；10A, ±(0.5% + 5位) | 50mA,500mA,10A, ±(0.5% + 5位) | ||||
| AC电压 档位 | 50mV,500mV, 5V, 50V, 700V 5档 | |||||
| 精确度 | 50mV,500mV, 5V, 50V, 700V ±(1.5% + 15位)在50Hz~1KHz | |||||
| AC电流 档位 | 50mA, 500mA,10A 3档 | |||||
| 精确度 | 50mA, 500mA, ±(1.5% + 15位)在50Hz~1KHz；10A ±(3% + 15位)在50Hz~1KHz 测量范围>10mA*测量范围>10mA | |||||
| 电阻 档位 | 500Ω, 5KΩ, 50KΩ, 500KΩ, 5MΩ, 5档 | |||||
| 精确度 | 500Ω, 5KΩ, 50KΩ, 500KΩ ±(0.3% + 3位)；5MΩ, ±(0.5% + 5位) *测量范围50Ω~5MΩ | |||||
| 二极管测试 | 最大顺向电压 1.5V, 开路电压 2.8V | |||||
| 持续蜂鸣 | < 15 Ω | |||||
| 功能 | Auto Range, Max, Min, Hold, Trend polt | |||||
| 功率适配器 | ||||||
| 电源电压 | AC 100V~240V, 48~63Hz, 功率损耗40W；DC输出: 12V/3A, Double Shield | |||||
| 选配 | ||||||
| 差分探棒 | 双通道, 40MHz, CAT II 600V | |||||
| 尺寸&重量 | ||||||
| 240(W) ×136(H) ×60(D) mm；约1.5Kg | ||||||
| 规格变动恕不另行通知 DS300200GD1DH | ||||||
