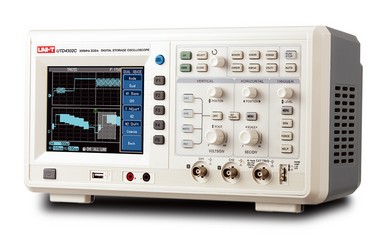

UTD4202C数字存储示波器屏幕捕获率高达2000wfms/s可以更加仔细观察波形的细节。观测视频信号能触发稳定的显示进而分析信号细节部分，给关注视频信号的客户提供全面的分析依据。
UTD4202C示波器|优利德UTD4202C存储示波器特点：
1、提供2个模拟通道
2、100MHz/200MHz/300MHz带宽，2GSa/s实时采样率
3、弹出式菜单显示，方便操作
4、内置FFT及数字滤波功能
5、自动测量24种波形参数和参数测量定制功能
6、内置16通道逻辑分析仪功能，3位半数字万用表
7、多种波形数学运算功能（包括：加、减、乘、除）
8、独特的XY方式，可同时显示波形和李沙育图形
9、独特的双时基功能，无与伦比的波形细节观察和分析能力
10、包络采样功能，更直观地显示载波被幅度调制后的细节
11、边沿、视频、脉宽、斜率、交替触发功能
UTD4202C数字存储示波器的万用表功能：
|
万用表特征
|
技术指标
|
|
|
直流电压
|
400mV/4V/40V/400V
|
√
|
|
交流电压
|
400mV/4V/40V/400V
|
√
|
|
直流电流
|
4mA/40mA/400mA/4A
|
√
|
|
交流电流
|
4mA/40mA/400mA/4A
|
√
|
|
电阻
|
400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ
|
√
|
|
二极管/通断蜂鸣
|
|
√
|
|
电源
|
100-240V ACrms 45Hz-440Hz， CAT II
|
|
LCD尺寸
|
对角145mm（5.7英寸）
|
|
机身颜色
|
红色+灰色，白色+灰色
|
|
机身重量
|
3.8kg（净重）
|
|
机身尺寸
|
336mm（宽）×177mm（高）×174mm（深）
|
|
标准配件
|
探头×2（1：1，10：1可切换，可选配100：1），逻辑分析仪探头（UT-P06），电流/电压转换模块（UT-M03/UT-M04），万用表表笔×2，电源线，USB数据线，软件光盘
|
|
标准包装
|
纸箱，说明书
|
|
标准包装数量
|
2台
|
|
标准包装尺寸
|
540 × 425 × 325mm
|
|
标准包装毛重
|
约 13.7 kg
|
|
示波器特征
|
技术指标
|
|
通道
|
双通道
|
|
带宽
|
200MHz
|
|
上升时间
|
≤1.8ns
|
|
采样率范围
|
2GS/s (单通道)，1GS/s (双通道)
|
|
采样方式
|
采样、峰值检测、平均、包络
|
|
垂直偏转系数
|
2mV/div ～5V/div
|
|
记录长度
|
1024k (单通道)，512k（双通道）
|
|
采样率
|
实时：2GS/s 等效：50GS/s
|
|
扫描时基
|
2ns～50s/div
|
|
触发类型
|
边沿、脉宽、视频、斜率、LA
|
|
波形参数自动测量
|
２７种:最大值、最小值、顶端值(高)、底端值(低)、中间值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面积、周期面积、频率、周期、上升时间、下降时间、正脉宽、负脉宽、突发脉宽、过冲、预冲、上升延迟、下降延迟、相位、正占空比、负占空比。
|
|
接口
|
标准配置：USB Device，USB Host，Pass/Fail，LA接口，万用表接口。选配：LAN和GPIB
|
|
数学值
|
加，减，乘，除，FFT
|
|
附加功能
|
数字万用表、16通道的逻辑分析仪（采样率200MS/s）、6位硬件数字频率计、独特的双时基及多种设置功能的数字滤波功能。
|
|
应用范围
|
大专院校教学，科研，电子产品生产线，工业控制等
|
|
显示
|
LCD、64K，彩色 320 × 240
|
