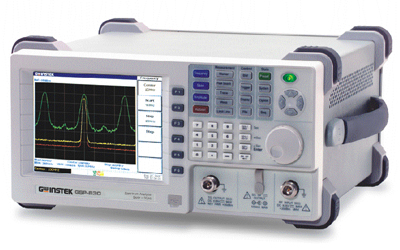

GSP830频谱分析仪|频谱分析仪GSP830|固纬频谱分析仪的产品简介：

GSP830频谱分析仪先进的用户介面带给您很好的视觉效果、丰富的测量功能使您的工作更加简单和轻鬆。是一款性价比非常高的分析仪。

GSP-830频谱分析仪在不使用外部电脑控制的情况下能也能成为一部自动测量仪器。它杰出的底噪杂讯，-152dBm/Hz @1GHz，在捕获微弱信号表现的极为稳定。

GSP830频谱分析仪|频谱分析仪GSP830|固纬频谱分析仪的主要特点：

1.自动测量功能,低底噪(-105dBm@1GHz, 3k RBW)

2.顺序编程测量功能
3.ACPR, OCBW, Channel Power, N-dB 和相位抖动测量功能
4.编辑限制线进行通过/失败测量
5.10 组游标(包括△游标和峰值功能) ,直接 VGA 输出
6.分割视窗,允许独立的设置,USB/RS-232C 接口 ,6.4" TFT 彩色 LCD, 解析度: 640x480
7.选配信号追踪发生器,选配前置放大器

GSP830频谱分析仪|频谱分析仪GSP830|固纬频谱分析仪的技术参数：

（本参数表由共立、福禄克、德图华南区总代理——深圳海旭仪器仪表提供）原装正品

频率
相位噪声	-80dBc/Hz @1GHz 20kHz offset 典型值
频宽范围	2kHz ~ 3GHz 在 1-2-5 顺序步进, 全展频, 零展频
频率范围	9kHz ~ 3GHz
老化率	± 10ppm, 0~50°C, 5ppm/年
扫频时间范围	50ms ~ 25.6s
解析度带宽
解析度带宽范围	3kHz, 30kHz, 300kHz, 4MHz
解析频宽精确度	15%
视频频宽范围	10Hz ~ 1MHz 1-3 步进
幅度
测量范围	-103dBm ~ +20dBm: 1MHz ~ 15MHz, Ref.Level @ -30dBm -117dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm -114dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm (Span = 50kHz, RBW = 3kHz)
过载保护	Max. +30dBm, ±25VDC
参考电平范围	-110dBm ~ +20dBm
精确度	±1dB @100MHz
频率平坦度	±1dB
幅度线性度	±1dB over 70dB
动态范围
平均背景噪声	<-135±1dBm/Hz: 1MHz ~ 15MHz, Ref.Level @ -30dBm <-149dBm/Hz, typical -152dBm/Hz: 15MHz ~ 1GHz, Ref.Level ≧-110dBm <-146dBm/Hz, typical -149dBm/Hz: 1GHz ~ 3GHz, Ref.Level ≧-110dBm
三阶交调失真	<-70dBc RF Input @-40dBm, Ref.Level @-30dBm
协波失真	<-60dBc RF Input <-40dBm , Ref.Level @-30dBm
非协波伪噪声	<-93dBm, 1MHz ~ 15MHz, Ref.Level @-30dBm <-107dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm <-104dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm (Span = 50kHz, RBW = 3kHz)
总体
显示器	640 x 480 高分辨率 TFT 彩色 LCD
分割视窗	动态视窗: 上, 下或交替 (两个同时扫描视窗)
游标	10 组峰值游标: 5 组△游标功能: Delta, To Peak, To Minimum, Peak Track, Peak Table, Peak Sort
轨迹侦测	3 个轨迹功能：峰值, 最大值保持, 冻结, 平均, 轨迹数学运算
功率测量	ACPR, OCBW, 信道功率, N dB 带宽和相位抖动
自动设定功能	自动侦测并显示
触发	条件: 视频, 外部 (正向, +5V TTL 外部信号) 模式: 普通, 单次, 连续
顺序编程测量	可以不通过远端控制软件自动执行测试用户定义的程序段, 10 组顺序程序段设置和每个设置可有10 个程序段, 变量延迟和等待通过功能使自动测量更容易, 可顺序链接和嵌套不同的顺序设置.
连接器
射频输入	N 型母头, 50Ω 标准射频输入 VSWR: <2:1, @0dBm 参考电平
外部参考	BNC 母头
时钟输入	1M, 1.544M, 2.048M, 5M, 10M, 10.24M, 13M, 15.36M, 15.4M, 19.2MHz
参考时钟输入	BNC 母头, 10MHz
直流输入	插孔: 5.5mm, 12V
直流输出 (for GAP-801)	类型: SMB 公头, 最大输出 +9V/100mA.
接口
RS-232C	Sub-D 9 针母头
USB	USB Host/Device 全速
VGA 输出	前面板: 可插FLASH卡的A型插座
选配: GPIB 接口	IEEE 488.2 总线
电源
	AC 100 ~ 240V, 50/60Hz
