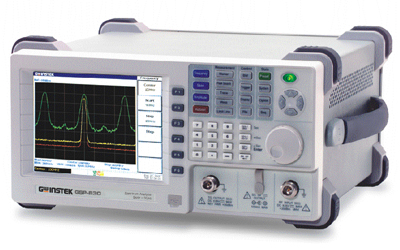

GSP830E频谱分析仪|固纬GSP830E频谱分析仪的产品描述：GSP-830E继承了固纬产品高性能、低价格、易操作和轻重量的优势。且惊人的低底噪杂讯大大增加了测量范围，测量范围扩展到3GHz。
GSP830E频谱分析仪|固纬GSP830E频谱分析仪的特点：
1.自动测量功能
2.顺序编程测量功能
3.低底噪(-105dBm@1GHz, 3k RBW)
4.ACPR, OCBW, Channel Power, N-dB 和相位抖动测量功能
5.编辑限制线进行通过/失败测量
6.10 组游标(包括△游标和峰值功能)
7.直接 VGA 输出，分割视窗,允许独立的设置，USB/RS-232C 接口，6.4" TFT 彩色 LCD, 解析度: 640x480
8.选配信号追踪发生器，选配前置放大器
9.轻巧的体积 , 330(W) x 170(H) x 340(D) mm ，6公斤的极轻重量(不包含配件)
GSP830E频谱分析仪|固纬GSP830E频谱分析仪的技术参数：
|
频率
|
|
|
老化率
|
± 10ppm, 0~50°C, 5ppm/年
|
|
频宽范围
|
9kHz ~ 3GHz 在 1-2-5 顺序步进, 全展频, 零展频
|
|
频率范围
|
9kHz ~ 3GHz
|
|
相位噪声
|
-80dBc/Hz @1GHz 20kHz offset 典型值
|
|
扫频时间范围
|
50ms ~ 25.6s
|
|
解析度带宽
|
|
|
解析度带宽范围
|
3kHz, 30kHz, 300kHz, 4MHz
|
|
解析频宽精确度
|
20%
|
|
视频频宽范围
|
10Hz ~ 1MHz 1-3 步进
|
|
幅度
|
|
|
测量范围
|
-103dBm ~ +20dBm: 1MHz ~ 15MHz, Ref.Level @ -30dBm
-105dBm ~ +20dBm: 15MHz ~ 1000mHz, Ref.Level ≧-110dBm -105dBm ~ +20dBm: 1000mHz ~ 3GHz, Ref.Level ≧-110dBm (Span = 50kHz, RBW = 3kHz) |
|
过载保护
|
Max. +30dBm, ±25VDC
|
|
参考电平范围
|
-110dBm ~ +20dBm
|
|
精确度
|
±1.5dB @100MHz
|
|
频率平坦度
|
±1dB
|
|
幅度线性度
|
±1dB over 70dB
|
|
动态范围
|
|
|
平均背景噪声
|
<-123±1dBm/Hz: 1MHz ~ 15MHz, Ref.Level @ -30dBm
<-125dBm/Hz, typical -152dBm/Hz: 15MHz ~ 1GHz, Ref.Level ≧-110dBm <-125dBm/Hz, typical -149dBm/Hz: 1GHz ~ 3GHz, Ref.Level ≧-110dBm |
|
三阶交调失真
|
<-70dBc RF Input @-40dBm, Ref.Level @-30dBm
|
|
协波失真
|
<-60dBc RF Input <-40dBm , Ref.Level @-30dBm
|
|
非协波伪噪声
|
<-93dBm, 1MHz ~ 15MHz, Ref.Level @-30dBm
<-107dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm <-104dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm (Span = 50kHz, RBW = 3kHz) |
|
总体
|
|
|
显示器
|
640 x 480 高分辨率 TFT 彩色 LCD
|
|
分割视窗
|
动态视窗: 上, 下 或交替 (两个同时扫描视窗)
|
|
游标
|
10 组峰值游标: 5 组△游标
功能: Delta, To Peak, To Minimum, Peak Track, Peak Table, Peak Sort |
|
轨迹侦测
|
3 个轨迹功能：峰值, 最大值保持, 冻结, 平均, 轨迹数学运算
|
|
功率测量
|
ACPR, OCBW, 信道功率, N dB 带宽和相位抖动
|
|
自动设定功能
|
自动侦测并显示
|
|
触发
|
条件: 视频, 外部 (正向, +5V TTL 外部信号)
模式: 普通, 单次, 连续 |
|
顺序编程测量
|
可以不通过远端控制软件自动执行测试用户定义的程序段, 10 组顺序程序段设置 和 每个设置可有10 个程序段, 变量延迟 和 等待通过功能使自动测量更容易, 可顺序链接和嵌套不同的顺序设置.
|
|
连接器
|
|
|
射频输入
|
N 型母头, 50Ω 标准
射频输入 VSWR: <2:1, @0dBm 参考电平 |
|
外部参考
|
BNC 母头
|
|
时钟输入
|
1M, 1.544M, 2.048M, 5M, 10M, 10.24M, 13M, 15.36M, 15.4M, 19.2MHz
|
|
参考时钟输入
|
BNC 母头, 10MHz
|
|
直流输入
|
插孔: 5.5mm, 12V
|
|
直流输出 (for GAP-801)
|
类型: SMB 公头, 最大输出 +9V/100mA.
|
|
接口
|
|
|
RS-232C
|
Sub-D 9 针母头
|
|
USB
|
USB Host/Device 全速
|
|
VGA 输出
|
前面板: 可插FLASH卡的A型插座
|
|
选配: GPIB 接口
|
IEEE 488.2 总线
|
|
电源
|
AC 100 ~ 240V, 50/60Hz
|
