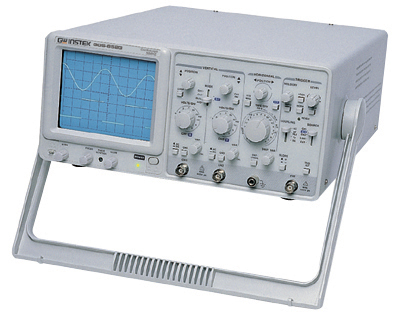

GOS652G双轨迹示波器|固纬双轨迹示波器特点：
1、频宽 35 MHz, 双频道
2、高感度 1mV/DIV
3、TV 分离同步
4、Z 轴输入功能
5、ALT 同步触发
6、Hold Off 功能
7、CH1 信号输出
GOS652G双轨迹示波器|固纬双轨迹示波器的技术参数：
（本参数表由共立、福禄克、德图华南区总代理——深圳海旭仪器仪表提供）原装正品
|
规 格
|
||
|
CRT
|
类型
|
6 英寸内附刻度线之方形显示幕 ;
标线位置 0%,10%,90%,100%;8x10格(1格=1 公分) |
|
Z 轴输入
|
输入阻抗 : 约 5kΩ
|
|
|
感度 : 3Vp-p 以上
|
||
|
频宽 : DC ~ 5MHz
|
||
|
垂直系统
|
感度
|
5mV ~ 5V/DIV +3%, 1mV ~ 2mV/DIV +5%
|
|
频宽
|
DC ~ 35MHz
|
|
|
DC ~ 10MHz 在 1 ~ 2mV/DIV
|
||
|
上升时间
|
10nS (35nS at 1mV ~ 2mV/DIV)
|
|
|
输入阻抗
|
Approx. 1MΩ
|
|
|
输入耦合
|
AC, DC, GND
|
|
|
垂直模式
|
CH1, CH2, DUAL, ADD, CH2 INV (DUAL 自动切换 ALT 及 CHOP)
|
|
|
水平系统
|
扫描时间
|
0.1µS ~ 0.5S/DIV+3%；
100nS ~ 50mS/DIV+5% (x 10MAG)； 10nS ~ 50nS+8% (x 10MAG) |
|
触发
|
触发模式
|
AUTO, NORM
|
|
触发源
|
CH1, CH2, ALT, LINE, EXT
|
|
|
触发耦合
|
AC, DC, HF, REJ, TV
|
|
|
触发斜率
|
"+" 或 "-"
|
|
|
X-Y 操作
|
感度
|
5mV ~ 5V/DIV+4%
|
|
X 轴频宽
|
DC ~ 1MHz
|
|
|
相位差
|
3º o r less from DC ~ 50kHz
|
|
|
讯号输出
|
触发讯号输出
|
电压 : 约 50mV/DIV into 50Ω
|
|
校正端子输出
|
1kHz 方波, 2Vpp+2%
|
|
|
使用电源
|
交流 100V/120V/220V/230V + 10%, 50/60Hz
|
|
|
附件
|
电源线 x 1 ; 操作手册 x 1 ; 测棒 (10:1/1:1) x 2
|
|
|
尺寸及重量
|
310(宽) x 150(高) x 455(长) mm；约 8.2 公斤
|
|
GOS652G双轨迹示波器|固纬双轨迹示波器可选型号：
|
机种名
|
频宽(MHz)
|
游标直读
|
延迟扫描
|
水平最高扫描速率
|
计频器功能
|
自动
设定 |
水平扫描自动换档
|
ALT 触发
|
面板设定储存
|
|
GOS-6200
|
200
|
＆
|
＆
|
2ns
|
＆
|
＆
|
＆
|
|
＆
|
|
GOS-6103C
|
100
|
＆
|
＆
|
5ns
|
＆
|
|
＆
|
|
＆
|
|
GOS-6103
|
100
|
＆
|
＆
|
5ns
|
|
|
＆
|
|
＆
|
|
GOS-6112
|
100
|
＆
|
＆
|
5ns
|
|
|
|
＆
|
|
|
GOS-6051
|
50
|
＆
|
|
20ns
|
＆
|
|
|
|
|
|
GOS-6050
|
50
|
|
|
20ns
|
|
|
|
|
＆
|
|
GOS-658G
|
50
|
＆
|
＆
|
10ns
|
|
|
|
|
|
|
GOS-653G
|
50
|
|
＆
|
10ns
|
|
|
|
|
|
|
GOS-652G
|
50
|
|
|
10ns
|
|
|
|
|
|
|
GOS-635G
|
35
|
|
|
10ns
|
|
|
|
＆
|
|
