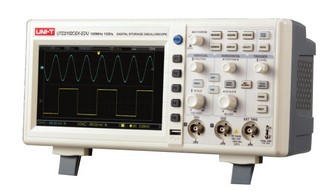

UTD2052CL示波器|优利德UTD2052CL存储示波器特点：
1、25MHz/50MHz带宽，250MS/s\500MS/s实时采样率；
2、2个模拟通道，存储深度25kpts
3、波形捕获率高达2,000wfms/s；
4、低底噪，宽范围垂直档位1mV/div~20V/div；
5、自动测量28种波形参数
6、7英寸TFT LCD，WVGA（400×240）
UTD2052CL示波器|优利德UTD2052CL存储示波器技术参数：
|
型号 |
UTD2052CL |
|
|
通道 |
2 |
|
|
带宽 |
50MHz |
|
|
最大采样率 |
500Ms/s |
|
|
上升时间 |
≤7ns |
|
|
存储深度 |
25kpts |
|
|
波形捕获率 |
≥2000wfms/s |
|
|
垂直灵敏度 |
1mV/div ~ 20V/div |
|
|
时基范围(s/div) |
5ns/div~50s/div |
|
|
存储方式 |
设置、波形、位图 |
|
|
触发 |
||
|
触发频率计 |
6位触发频率计 |
|
|
触发类型 |
边沿、脉宽、交替 |
|
|
触发电平范围 |
内部 |
距屏幕中心±5div |
|
EXT |
±3V |
|
|
释抑范围 |
80ns~1.5s |
|
|
边沿触发 |
||
|
边沿类型 |
上升、下降、上升&下降 |
|
|
脉宽触发 |
||
|
触发模式 |
正脉宽(大于,小于,等于)，负脉宽(大于,小于,等于) |
|
|
脉冲宽度范围 |
20ns~10s |
|
|
交替触发 |
||
|
CH1触发 |
边沿、脉宽 |
|
|
CH2触发 |
边沿、脉宽 |
|
|
测量 |
||
|
光标 |
手动模式 |
光标间电压差（ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT) |
|
追踪模式 |
波形点的电压值和时间值 |
|
|
自动测量模式 |
允许在自动测量时显示光标 |
|
|
自动测量 |
峰峰值、幅值、最大值、最小值、顶端值、底端值、中间值、平均值、均方根值、周期平均值、周期均方根、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟 、下降延迟 |
|
|
数学操作 |
加、减、乘、除、反相 |
|
|
存储波形 |
20组波形、20种设置 |
|
|
FFT |
Window |
Hanning、Hamming、Blackman、Rectangular |
|
采样点 |
1024 points |
|
|
李沙育图形 |
带宽 |
25MHz/50MHz |
|
相位差 |
±3 degrees |
|
|
其它 |
||
|
接口功能 |
标配：USB OTG |
|
|
一般参数 |
||
|
电源 |
100～240VACrms，50Hz/60Hz |
|
|
LCD尺寸 |
7英寸TFT LCD ,WVGA(400×240) |
|
|
机身颜色 |
象牙白+灰色 |
|
|
机身重量 |
2.2 kg |
|
|
机身尺寸(W×H×D) |
306mm×134mm×122mm |
|
|
标准包装 |
纸箱 |
|
|
标准配件 |
探头×2(1:1,10:1可切换)、国标电源线、USB数据线、软件光盘 |
|
|
标准包装数量 |
2台 |
|
|
标准包装尺寸 |
450 mm×420mm×280mm |
|
|
标准包装毛重 |
8.3 kg |
|
