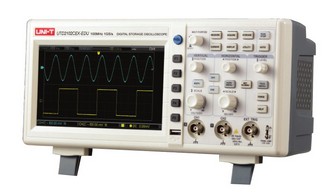

UTD2072CEX示波器|优利德UTD2072CEX存储示波器特点：
1、50MHz/70MHz/100MHz带宽，1GSa/s实时采样率
2、2个模拟通道，存储深度25kpts
3、波形捕获率高达2,000wfms/s
4、低底噪，宽范围垂直档位1mV/div~20V/div
5、通过U盘可进行系统软件升级
6、可选配逻辑分析仪模块
7、时基范围2ns/div~50s/div
8、触发类型标配：边沿触发、脉宽触发、交替触发
9、支持同时打开Y-T和X-Y模式，可观测李沙育波形
10、配备标准接口：USB OTG
11、7英寸TFT LCD，WVGA（800×480
UTD2072CEX示波器|优利德UTD2072CEX存储示波器技术参数：
|
型号 |
UTD2072CEX |
|
|
通道数 |
2 |
|
|
带宽 |
70MHz |
|
|
最大采样率 |
1 GS/s |
|
|
上升时间 |
≤5ns |
|
|
存储深度 |
25kpts |
|
|
波形捕获率 |
≥2,000wfms/s |
|
|
垂直灵敏度 |
1mV/div ~ 20V/div |
|
|
时基范围(s/div) |
2ns/div~50s/div |
|
|
存储方式 |
设置、波形、位图 |
|
|
触发 |
||
|
触发频率计 |
6位触发频率计 |
|
|
触发类型 |
边沿、脉宽、交替 |
|
|
触发电平范围 |
内部 |
距屏幕中心±5div |
|
EXT |
±3V |
|
|
释抑范围 |
80ns~1.5s |
|
|
边沿触发 |
||
|
边沿类型 |
上升、下降、上升&下降 |
|
|
脉宽触发 |
||
|
触发模式 |
正脉宽(大于,小于,等于)，负脉宽(大于,小于,等于) |
|
|
脉冲宽度范围 |
20ns~10s |
|
|
交替触发 |
||
|
CH1触发 |
边沿、脉宽 |
|
|
CH2触发 |
边沿、脉宽 |
|
|
测量 |
||
|
光标 |
手动模式 |
光标间电压差（ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT) |
|
追踪模式 |
波形点的电压值和时间值 |
|
|
自动测量模式 |
允许在自动测量时显示光标 |
|
|
自动测量 |
峰峰值、幅值、最大值、最小值、顶端值、底端值、中间值、平均值、均方根值、周期平均值、周期均方根、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟 、下降延迟 |
|
|
数学操作 |
加、减、乘、除、反相 |
|
|
存储波形 |
20组波形、20种设置 |
|
|
FFT |
Window |
Hanning、Hamming、Blackman、 Rectangular |
|
采样点 |
1024 points |
|
|
李沙育 |
带宽 |
50MHz/70MHz/100MHz |
|
图形 |
相位差 |
±3 degrees |
|
其它 |
||
|
接口功能 |
标配：USB OTG |
|
|
一般参数 |
||
|
电源 |
100V～240VACrms，50Hz/60Hz |
|
|
LCD尺寸 |
7英寸TFT LCD ,WVGA(800×480) |
|
|
机身颜色 |
象牙白+灰色 |
|
|
机身重量 |
2.2 kg |
|
|
机身尺寸(W×H×D) |
306mm×134mm×122mm |
|
|
标准配件 |
探头×2(1:1,10:1可切换)、电源线、USB连接线、软件光盘 |
|
|
标准包装 |
纸箱 |
|
|
标准包装数量 |
2台 |
|
|
标准包装尺寸 |
450mm× 420mm × 280mm |
|
|
标准包装箱毛重 |
8.5 kg |
|
|
可选配件 |
LA模块：UT-M09 |
|
