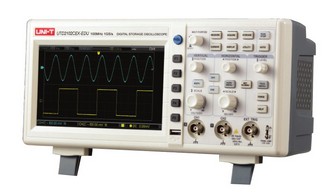

UTD2102CEX示波器

UTD2102CEX示波器|优利德UTD2102CEX存储示波器特点：

1、50MHz/70MHz/100MHz带宽，1GSa/s实时采样率

2、2个模拟通道，存储深度25kpts

3、波形捕获率高达2,000wfms/s

4、低底噪，宽范围垂直档位1mV/div~20V/div

5、通过U盘可进行系统软件升级

6、可选配逻辑分析仪模块

7、时基范围2ns/div~50s/div

8、触发类型标配：边沿触发、脉宽触发、交替触发

9、支持同时打开Y-T和X-Y模式，可观测李沙育波形

10、配备标准接口：USB OTG

11、7英寸TFT LCD，WVGA（800×480）

UTD2102CEX示波器|优利德UTD2102CEX存储示波器技术参数：

型号		UTD2102CEX
通道数		2
带宽		100MHz
最大采样率		1 GS/s
上升时间		≤3.5ns
存储深度		25kpts
波形捕获率		≥2,000wfms/s
垂直灵敏度		1mV/div ~ 20V/div
时基范围(s/div)		2ns/div~50s/div
存储方式		设置、波形、位图
触发
触发频率计		6位触发频率计
触发类型		边沿、脉宽、交替
触发电平范围	内部	距屏幕中心±5div
	EXT	±3V
释抑范围		80ns~1.5s
边沿触发
边沿类型		上升、下降、上升&下降
脉宽触发
触发模式		正脉宽(大于,小于,等于)，负脉宽(大于,小于,等于)
脉冲宽度范围		20ns~10s
交替触发
CH1触发		边沿、脉宽
CH2触发		边沿、脉宽
测量
光标	手动模式	光标间电压差（ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT)
	追踪模式	波形点的电压值和时间值
	自动测量模式	允许在自动测量时显示光标
自动测量		峰峰值、幅值、最大值、最小值、顶端值、底端值、中间值、平均值、均方根值、周期平均值、周期均方根、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟 、下降延迟
数学操作		加、减、乘、除、反相
存储波形		20组波形、20种设置
FFT	Window	Hanning、Hamming、Blackman、 Rectangular
	采样点	1024 points
李沙育	带宽	50MHz/70MHz/100MHz
图形
	相位差	±3 degrees
其它
接口功能		标配：USB    OTG
一般参数
电源		100V～240VACrms，50Hz/60Hz
LCD尺寸		7英寸TFT LCD    ,WVGA(800×480)
机身颜色		象牙白+灰色
机身重量		2.2 kg
机身尺寸(W×H×D)		306mm×134mm×122mm
标准配件		探头×2(1:1,10:1可切换)、电源线、USB连接线、软件光盘
标准包装		纸箱
标准包装数量		2台
标准包装尺寸		450mm× 420mm × 280mm
标准包装箱毛重		8.5 kg
可选配件		LA模块：UT-M09
