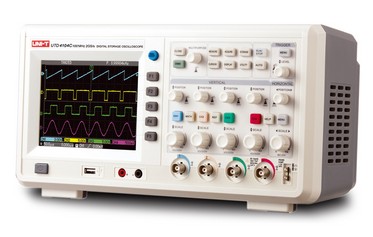

UTD4304C示波器|优利德UTD4304C存储示波器特点：
1、提供4个模拟通道
2、100MHz/200MHz/300MHz带宽，2GSa/s实时采样率
3、弹出式菜单显示，方便操作
4、内置万用表功能，3位半数字万用表
5、独特的XY方式，可同时显示波形和李沙育图形
6、内置FFT及数字滤波功能
7、双时基功能，无与伦比的波形细节观察和分析能力
8、支持即插即用USB存储设备，并可与计算机通信
9、 通过U盘可进行系统软件升级
10、边沿、视频、脉宽、斜率、交替触发功能
11、自动测量24种波形参数和参数测量定制功能
UTD4304C示波器|优利德UTD4304C存储示波器技术参数：
|
型号
|
UTD4304C
|
|
|
通道
|
4
|
|
|
采样率
|
2GS/s
|
|
|
模拟带宽
|
300MHz
|
|
|
存储深度
|
24kpts(每通道)
|
|
|
垂直灵敏度
|
2mV/div～5V/div
|
|
|
时基范围
|
1ns/div～50s/div
|
|
|
触发
|
||
|
触发频率计
|
6位触发频率计
|
|
|
触发类型
|
边沿、脉宽、视频、斜率、交替
|
|
|
触发电平范围
|
内部
|
距屏幕中心±8div
|
|
|
EXT
|
±800mV
|
|
|
EXT/5
|
±4V
|
|
释抑范围
|
96ns~1.5s
|
|
|
边沿触发
|
||
|
边沿类型
|
上升、下降、上升&下降
|
|
|
脉宽触发
|
||
|
触发模式
|
正脉宽 (大于,小于,等于)；负脉宽 (大于,小于,等于)
|
|
|
脉冲宽度范围
|
20ns~10s
|
|
|
视频触发
|
||
|
信号制式和行/场
|
支持标准的NTSC和PAL广播制式,
|
|
|
频率（视频触发类型）
|
行数范围是1~525(NTSC)和1~625(PAL)
|
|
|
斜率触发
|
||
|
触发模式
|
(大于,小于,等于)正斜率、(大于,小于,等于)负斜率
|
|
|
压摆率范围
|
40pV/μs～50V/μs
|
|
|
测量
|
||
|
光标
|
手动模式
|
光标间电压差（ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT)
|
|
|
追踪模式
|
波形点的电压值和时间值
|
|
|
自动测量
|
允许在自动测量时显示光标
|
|
|
模式
|
|
|
自动测量
|
幅值、最大值、最小值、顶端值、底端值、中间值、峰峰值、幅度、平均值、均方根值、周期均方根值、面积、周期面积、频率、周期、上升沿、下降沿、正脉宽、负脉宽、突发脉宽、过冲、预冲、占空比、负占空比、正占空比、延迟（ 高级测量）、相位（高级测量）
|
|
|
数学操作
|
加、减、乘、除、反相
|
|
|
存储波形
|
10组波形、10种设置
|
|
|
FFT
|
Window
|
Hanning、Hamming、Blackman、Rectangular
|
|
|
采样点
|
1024 points
|
|
李沙育图形
|
带宽
|
100MHz
|
|
其它
|
||
|
接口功能
|
USB-Host、USB-Device、DMM
|
|
|
一般参数
|
||
|
电源
|
100～240VACrms，50Hz/60Hz
|
|
|
LCD尺寸
|
5.7英寸TFT LCD, QVGA(320×240)
|
|
|
机身颜色
|
象牙白+灰色
|
|
|
机身重量
|
3.8 kg
|
|
|
机身尺寸
|
337mm×190mm×180mm
|
|
|
(W×H×D)
|
|
|
|
标准配件
|
探头×4 (1:1,10:1可切换)、电流/电压转换器×2、万用表表笔×2、国标电源线、USB数据线、软件光盘
|
|
|
可选配件
|
LAN模块：UT-M06
|
|
|
标准包装
|
纸箱
|
|
|
标准包装数量
|
2台
|
|
|
标准包装尺寸
|
540mm×425mm×325mm
|
|
|
(L×W×H)
|
|
|
|
机身重量
|
13.7 kg
|
|
