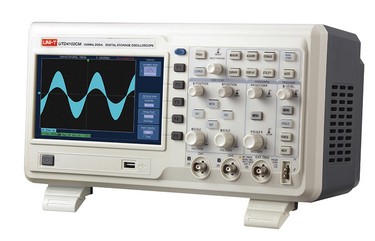

UTD4302CM存储示波器

通道

2

采样率

2GS/s

带宽

300MHz

存储深度

24Mpts(每通道)

波形捕获率

≥150,000wfms/s

垂直灵敏度范围（V/div)

2mV/div ～ 5V/div

时基范围（s/div)

1ns/div～50s/div

存储方式

设置、波形、位图、CSV

触发

触发频率计

6位触发频率计

触发类型

边沿、脉宽、视频、斜率、交替

触发电平范围

内部

距屏幕中心±8div

EXT

±800mV

EXT/5

±4V

释抑范围

96ns~1.5s

边沿触发

边沿类型

上升、下降、上升&下降

脉宽触发

触发模式

    正脉宽 (大于,小于,等于)；负脉宽 (大于,小于,等于)

脉冲宽度范围

20ns~10s

视频触发

信号制式和行/场

支持标准的NTSC、PAL，行数范围是1~525(NTSC)和1~625(PAL/SECAM)

     频率（视频触发类型）

斜率触发

触发模式

(大于,小于,等于)正斜率、(大于,小于,等于)负斜率

时间设置

20ns～10s

测量

光标

手动模式

光标间电压差（ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT),

     比率，相位。

追踪模式

波形点的电压值和时间值

自动测量模式

允许在自动测量时显示指示测量值的光标

自动测量

峰值、幅值、最大值、最小值、顶端值、底端值、中间值、平均值、均方根值、周期平均值、周期均方根、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、面积、周期面积、延迟    、相位

数学操作

加、减、乘、除、反相

存储波形

10组波形、10种设置

FFT

Window

Hanning、Hamming、Blackman、Rectangular

采样点

1024 points

显示

显示类型

7" TFT LCD

显示分辨率

WVGA(800×480)

波形显示区

 水平12div × 垂直8div

其它

接口功能

USB Host、USB Device

一般参数

电源

100～240VACrms，45～440Hz

LCD尺寸

7英寸TFT LCD    ,WVGA(800×480)

机身颜色

象牙白+灰色

机身重量

3.8 kg

机身尺寸(W×H×D)

337mm×190mm×180mm

标准配件

探头×2(1:1,10:1可切换)、国标电源线、USB数据线、软件光盘

可选配件

LA模块

标准包装

纸箱

标准包装数量

2台

标准包装尺寸（L×W×H）

540mm×425mm×325mm

机身重量

13.7 kg
