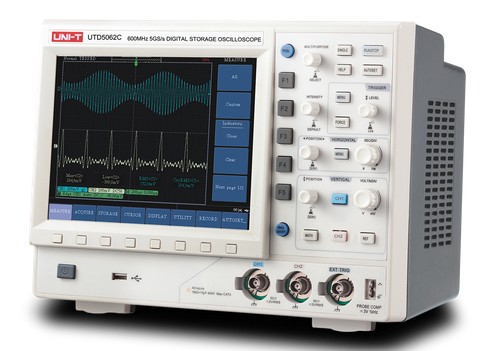

UTD5062C存储示波器|优利德UTD5062C存储示波器特点：
1、提供2个模拟通道,128Mpts存储深度
2、600MHz/800MHz/1GHz带宽,5GS/s实时采样率
3、波形捕获率高达30,000wfms/s
4、独特的波型录制和回放功能
5、独特的屏幕拷贝功能
6、自动设置灵活配置
7、内置6位硬件频率计
8、8.4英寸TFTLCD,WVGA(800×600)
9、24种自动参数测量+2种高级参数测量
10、配备标准接口：USB Host、 USB Device
11、低底噪，2mV/div~5V/div宽范围垂直档位
12、支持即插即用USB存储设备，并可通过USB与计算机通信和远程控制
UTD5062C存储示波器|优利德UTD5062C存储示波器技术参数：
|
型号 |
UTD5062C |
||
|
通道 |
2 |
||
|
采样率 |
5GS/s |
||
|
带宽 |
600MHz |
||
|
存储深度 |
128Mpts |
||
|
波形捕获率 |
20,000wfms/s |
||
|
垂直灵敏度 |
2mV/div～5V/div |
||
|
时基范围 |
500ps/div、1ns～40ns/div |
||
|
存储方式 |
设置、波形、位图、CSV |
||
|
采样方式 |
|||
|
实时采样率 |
单通道：5GS/s，双通道：2.5GS/s |
||
|
采样方式 |
采样、峰值检测、平均 |
||
|
平均值 |
双通道同时，可取2的n次方次数进行平均值计算。n=1~8正整数可选择。 |
||
|
输入 |
|||
|
输入耦合 |
直流﹑交流、接地 (DC、AC、GND) |
||
|
输入阻抗 |
1、高阻：1ΜΩ±2%，与13pF±3pF并联 ； |
||
|
2、低阻：50Ω（2mV～1V/div，并有可靠的输入保护：过压提示和高压快速切断） |
|||
|
探头衰减系数设定 |
1×，10×，100×，1000× |
||
|
最大输入电压 |
400V(DC+AC峰值、1ΜΩ输入阻抗）(10:1探头衰减)；5V（Vrms、50Ω输入阻抗、BNC处） |
||
|
通道间隔离度 |
优于40：1 |
||
|
通道间时间延迟(典型) |
150ps |
||
|
水平 |
|||
|
采样率范围 |
10S/s～5GS/s(实时） |
||
|
波形内插 |
sin(x)/x |
||
|
长储存 |
128Mpts |
||
|
采样率和延迟时间精确度 |
±50ppm(任何≥1ms的时间间隔) |
||
|
毛刺捕捉 |
能捕捉4ns宽度的毛刺（时基采样率≤1/10最高采样率的所有时基档级） |
||
|
时间间隔(△T)测量 |
单次:±(1采样间隔时间+50ppm×读数+0.6ns) ﹥16个平均值:±(1采样间隔时间+50ppm×读数+0.4ns） |
||
|
精确度(满带宽) |
|||
|
垂直 |
|||
|
模拟数字转换器(A/D) |
8比特分辨率,两个通道同时采样 |
||
|
灵敏度(伏/格)范围(V/div) |
2mV/div～5V/div(在输入BNC处) |
||
|
垂直移位范围 |
±5div |
||
|
垂直电平偏移范围 |
±40V(100mV～5V)，±2V(2mV～50mV) |
||
|
低频响应(交流耦合,-3dB) |
≤10Hz(在BNC上) |
||
|
上升时间(在BNC上典型的) |
≤583ps |
||
|
（理论计算值，5mV/div） |
|||
|
直流增益精确度 |
垂直灵敏度为2mV～5mV/div时：±4%(采样或平均值采样方式)； |
||
|
垂直灵敏度为10mV/div～5V/div时：±3%采样或平均值采样方式) |
|||
|
直流测量精确度 |
垂直位移为零,且N≥16时：±(4%×读数+0.1格+1mv)且选取2mV～5mV/div±(3%×读数+0.1格+1mV)且选取10mV/div～5V/div. |
||
|
(平均值采样方式） |
垂直位移不为零,且N≥16时:±[3%×(读数+垂直位移读数)+(1%×垂直位移读数)]+0.2格)设置从2mV/div到200mV/div加2mV;设定值>200mV/div到5V/div加50mV. |
||
|
电压差(ΔV)测量精度 |
在同样的设置和环境条件下,经对捕获的≥16个波形取平均值后波形上任两点间的电压差(ΔV):±(3%×读数+0.05格) |
||
|
（平均值采样方式） |
|||
|
触发 |
|||
|
触发灵敏度 |
DC耦合 |
通道1和通道2：1div(DC～10MHz) ；1.5div(10MHz～满带宽） |
|
|
AC耦合 |
50Hz及以上和直流相同 |
||
|
低频抑制 |
与100kHz以上频率直流耦合时触发灵敏度相同,衰减80kHz以下的信号 |
||
|
高频抑制 |
在DC-10kHz时与直流耦合时触发灵敏度相同，衰减80kHz以上的信号 |
||
|
触发电平 |
内部 |
距屏幕中心±8格 |
|
|
范围 |
EXT |
±0.8V |
|
|
EXT/5 |
±4V |
||
|
触发电平精确度(典型的)精确度适用于上升和下降时间≥20ns的信号 |
内部 |
±(0.3div×V/div)(距屏幕中心±4div范围内) |
|
|
EXT |
±(6%设定值+40mV) |
||
|
EXT/5 |
±(6%设定值+200mV) |
||
|
触发频率计 |
频率测量范围 |
10Hz～额定频带 |
|
|
测量误差 |
≤50ppm |
||
|
触发灵敏度 |
内触发：≤30mVrms |
||
|
预触发能力 |
预触发深度可调,向左大于10div ，向右5div |
||
|
释抑范围 |
100ns～1.5s |
||
|
设定电平至50%(典型的) |
1、输入信号频率≥50Hz条件下的操作 |
||
|
2、显示触发电平线（3秒后消失，只保留触发标记光标） |
|||
|
边沿触发 |
|||
|
边沿类型 |
上升、下降、上升&下降 |
||
|
脉宽触发 |
|||
|
触发模式 |
正脉宽(大于,小于,等于)，负脉宽(大于,小于,等于) |
||
|
脉冲宽度范围 |
20ns～10s |
||
|
视频触发 |
|||
|
触发频率读数 |
内部 |
2divs峰间值 |
|
|
EXT |
400mV |
||
|
EXT/5 |
2V |
||
|
信号制式和行/场 |
支持标准的NTSC、PAL和SECAM广播制式， 行数范围是1～525(NTSC)和1～625(PAL/SECAM) |
||
|
频率（视频触发类型） |
|||
|
交替触发 |
|||
|
CH1触发/CH2触发 |
边沿、脉宽、视频 |
||
|
测量 |
|||
|
光标 |
手动模式 |
光标间电压差（ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT) |
|
|
手动模式 |
波形点的电压值和时间值 |
||
|
追踪模式 |
允许在自动测量时显示光标 |
||
|
自动测量 |
自动测量模式 |
||
|
数学操作 |
最大值、最小值、顶端值、低端值、峰峰值、幅值、平均值、均方根、周期平均值、周期均方根、面积、周期面积、频率、周期、上升时间、下降时间、正脉宽、负脉宽、突发脉宽、过冲、预冲、正占空比、负占空比、延迟(高级测量中)、相位(高级测量中) |
||
|
存储波形 |
加、减、乘、除、反相 |
||
|
FFT |
10组波形、10种设置 |
Hanning, Hamming ,Blackman, Rectangular |
|
|
Window |
1024 points |
||
|
接口功能 |
|||
|
标准配置 |
USB Host、USB Device |
||
|
一般参数 |
|||
|
电源 |
100V～240VACrms，50Hz/60 Hz |
||
|
LCD尺寸 |
8.4英寸TFT LCD，WVGA (800 ×600 ) |
||
|
机身颜色 |
象牙白+灰色 |
||
|
机身重量 |
3.7 kg |
||
|
机身尺寸(W×H×D) |
330mm×230mm×200mm |
||
|
标准配件 |
10:1探头×2、电源线、USB连接线、软件光盘 |
||
|
可选配件* |
有源探头 |
||
|
标准包装 |
纸箱 |
||
|
标准包装数量 |
1台 |
||
|
标准包装尺(L×W×H) |
400mm×325 mm×375 mm |
||
|
机身重量 |
5.4 kg |
||
